4 ремонт прибора – Инструкция по эксплуатации VEGA VEGAWELL 72 4 … 20 mA
Страница 27
4
3
2
5
6
7
1

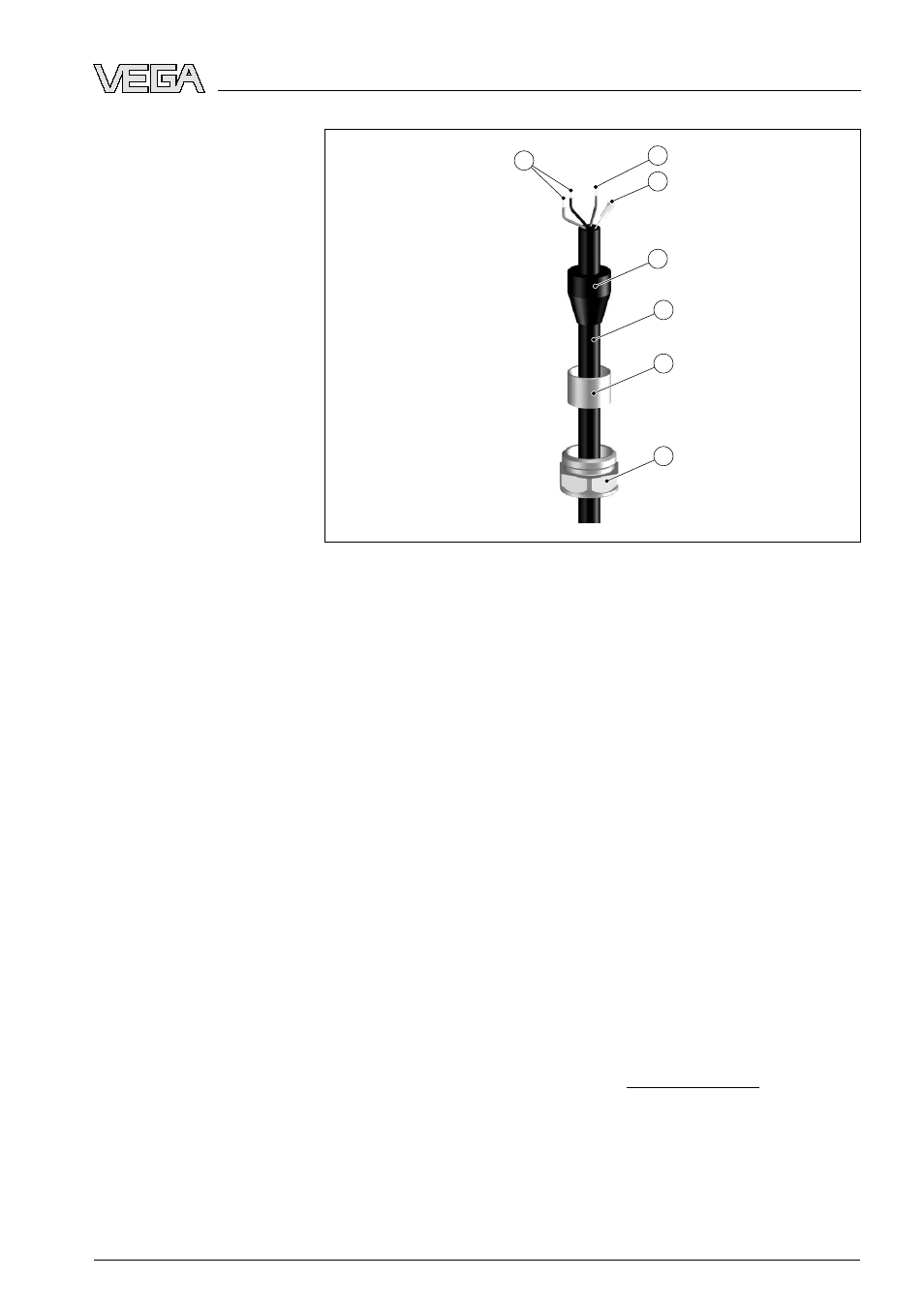

Рис. 11: Строение уплотнения кабеля
1
Соединительные линии (в зависимости от исполнения - до 6 шт.)
2
Кабельный экран
3
Капилляр для выравнивания давления с фильтрующим элементом
4
Уплотнительный конус
5
Несущий трос
6
Конусная втулка
7
Уплотнительный винт
6
Боковыми кусачками обрезать несущий трос на же-
лаемую длину.
7
Удалить прибл. 10 см обкладки кабеля, провода
зачистить прибл. на 1 см, надеть фильтр-насадку.
8
Уплотнительный винт, конусную втулку и уплотни-
тельный конус надеть на несущий трос и ввести
кабель в резьбовой штуцер, провода через кабельный
ввод ввести в монтажную плату.
Все необходимые действия выполнены.
7
.4
Ремонт прибора
При необходимости ремонта сделать следующее:
С нашей страницы в Интернете
www.vega.com через
меню "Downloads - Formulare und Zertifikate -
Reparaturformular"
загрузить формуляр возврата (23 KB).
Заполнение такого формуляра позволит быстро и без
дополнительных запросов произвести ремонт.
VEGAWELL
72 • 4 … 20
mA
27
7 Обслуживание и устранение неисправностей
27501
-
RU
-080827
