Для монтажа VEGAWELL 72 с натяжным зажимом
выполнить следующее:
1
Подвесить зажим на подходящем крючке на стене
2
Опустить VEGAWELL 72 на желаемую высоту изме-
рения
3
Планки зажима сдвинуть вверх и вставить между ними
несущий трос
4
Придерживая несущий трос, сдвинуть планки зажима
вниз и зафиксировать легким ударом
Для демонтажа выполнить описанные выше действия в
обратном порядке.
4
.3
Монтаж прибора с резьбовым соединением
1
2
3
4
5
6

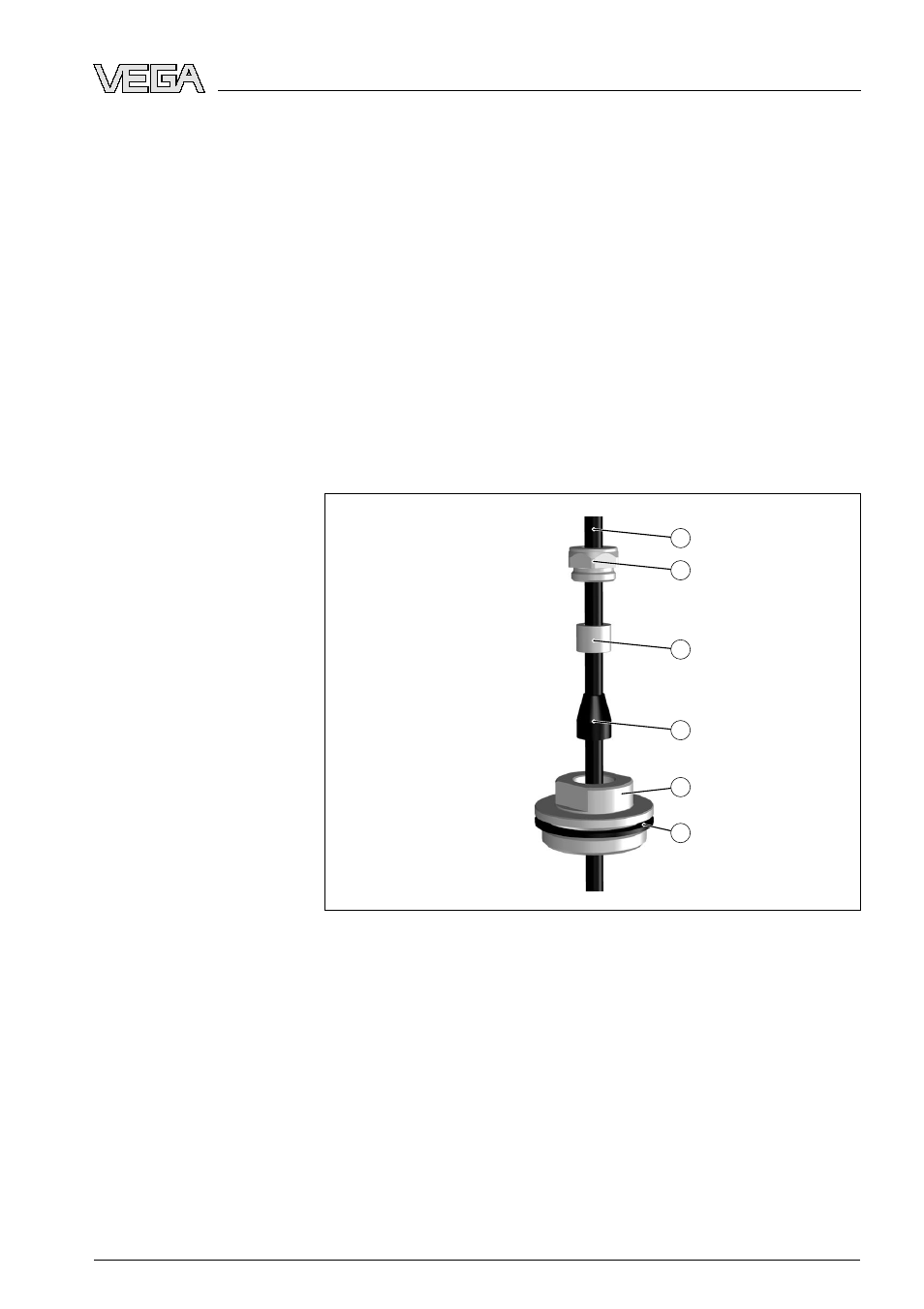

Рис. 4: Резьбовое соединение
1
Несущий трос
2
Уплотнительный винт
3
Конусная втулка
4
Уплотнительный конус
5
Резьбовое соединение
6
Уплотнение
Для монтажа VEGAWELL 72 в исполнении с резьбовым
соединением выполнить следущее:
1
Приварить штуцер к перекрытию емкости
2
Через боковой приварной штуцер G1½ A или 1½ NPT
опустить VEGAWELL 72 на требуемую высоту
VEGAWELL
72 • 4 … 20
mA
15
