9

Подключить питание в соответствии с пп. 3 - 8

10 Завинтить крышку корпуса.

Электрическое подключение выполнено.

Выполнить следующее:

1

Отвинтить крышку корпуса.

2

Соединительный кабель через кабельный ввод ввести
в пластиковый корпус.

3

С помощью отвертки ослабить винтовые контакты.

4

Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.

5

С помощью отвертки снова затянуть винтовые кон-
такты.

6

Слегка потянув за провода, проверить надежность их
закрепления в контактах

7

Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.

8

Снова завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения

4

1

2

2

3

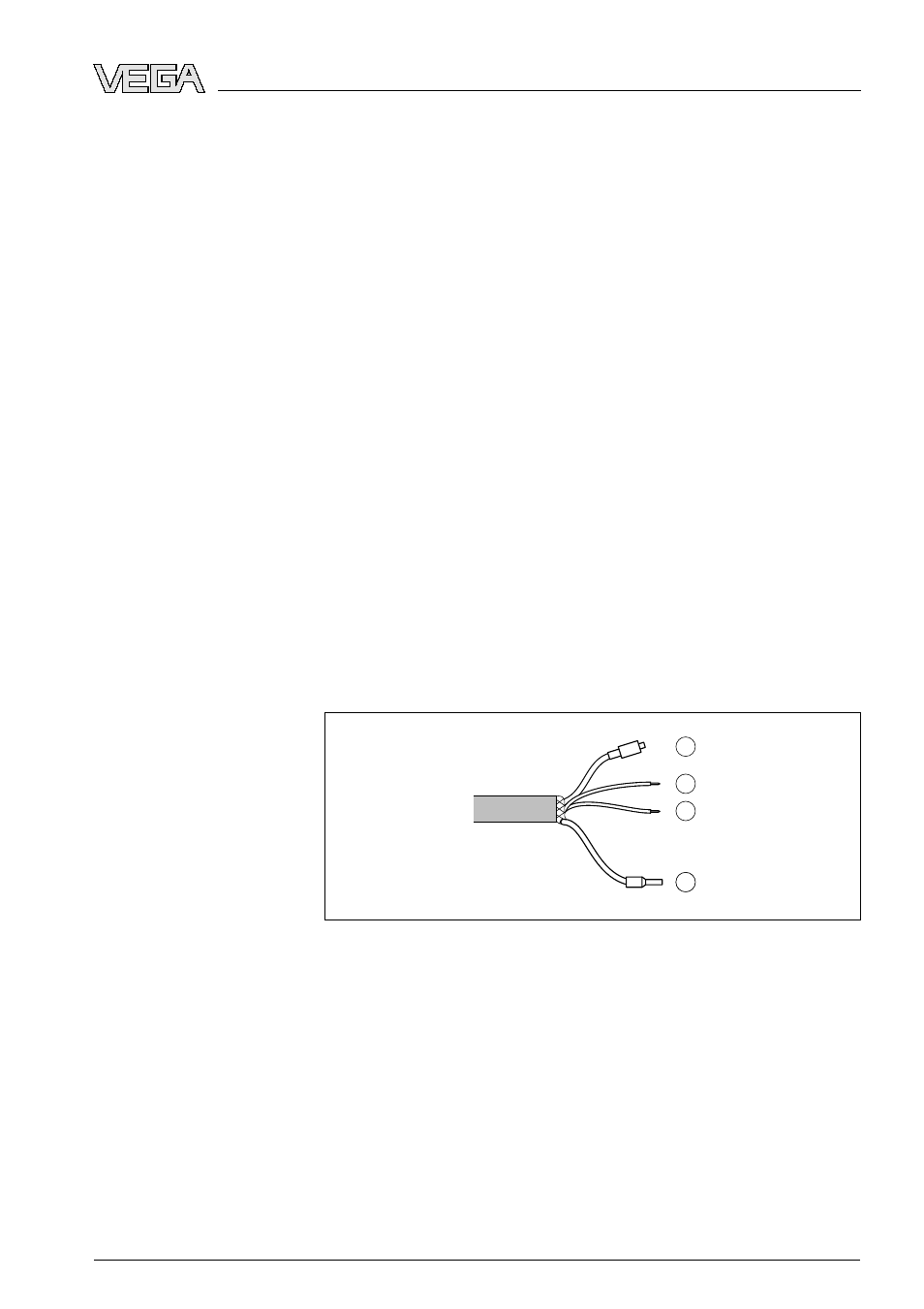

Рис. 7: Назначение проводов несушего троса
1

Голубой (-): к источнику питания или системе формирования сигнала

2

Коричневый (+): к источнику питания или системе формирования
сигнала

3

Экранирование

4

Капилляр для выравнивания давления с фильтрующим элементом

Через корпус

Прямое подключение

VEGAWELL

72 • 4 … 20

mA

21

5 Подключение к источнику питания
