6 Модификации прибора
6.1 Замена регулировочных
модулей
Модульное построение VEGABAR позволя-
ет дополнительно оснащать, заменять или
удалять индикаторный и регулировочные
модули. Дополнительное оснащение может
потребоваться, например, если VEGABAR
с заводской регулировкой должен быть
приспособлен к изменившимся условиям
измерения. Уже запомненные данные
(например, значения настроек) запомина-
ются не в регулировочном модуле, а в
электронике EEPROM и поэтому их не
нужно заново вводить.

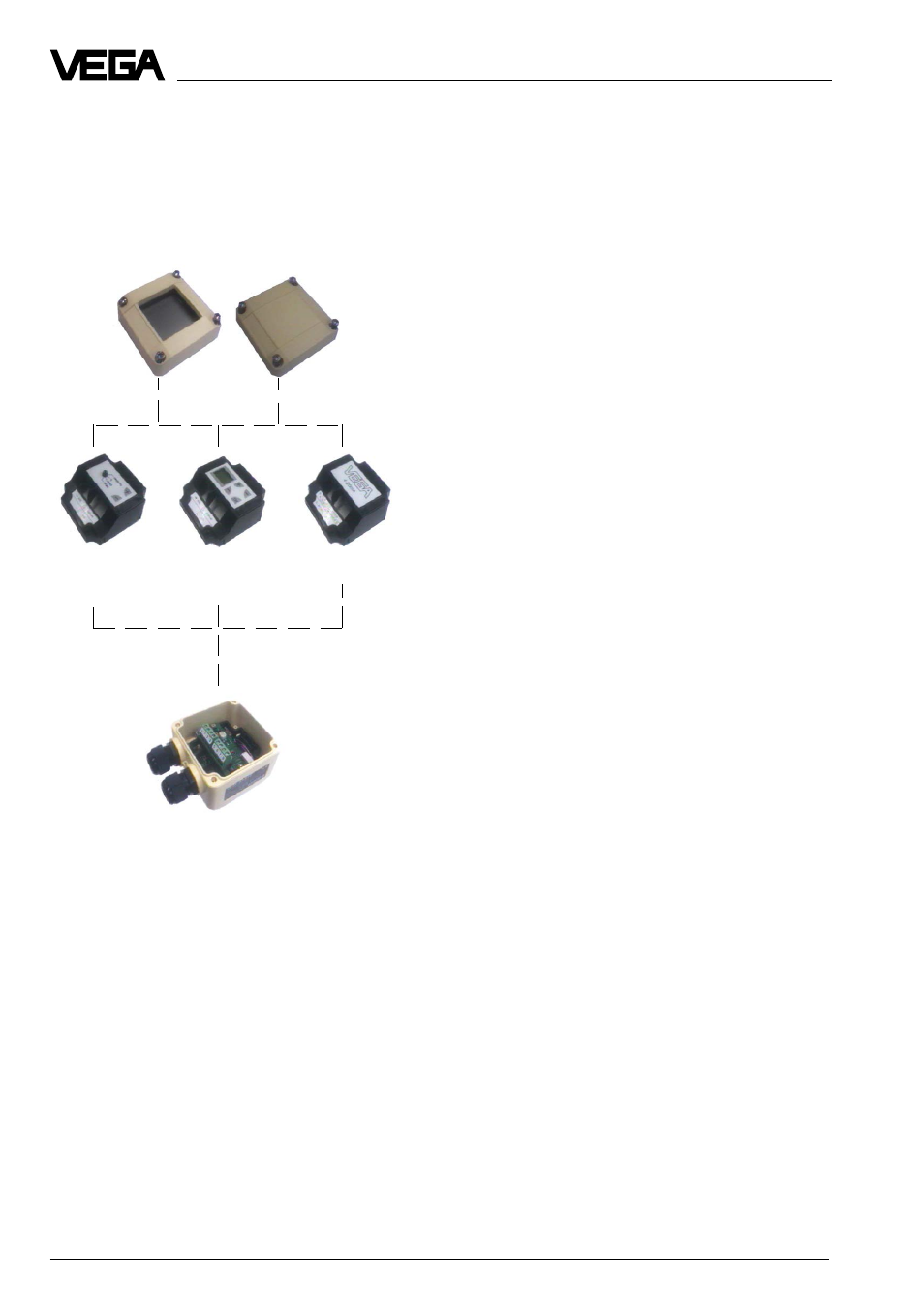

Подключение регулировочного модуля
производится через 4-контактное разъем-
ное соединение
Индикатор с
LC-дисплеем
VEGABAR
Модуль без
настройки
Модуль для
настройки с
помощьюменю
управления
Модуль для
основных
функций
Замена регулировочного модуля
Снятие регулировочного модуля
• VEGABAR отсоединить от питающего
напряжения.
• Винты крепления крышки VEGABAR
открутить.
• Подключающий провод отсоединить от
клемм.
• Винты крепления корпуса регулировоч-
ного модуля открутить.
• Корпус регулировочного модуля снять и
открутить разъемное соединение.
Установка регулировочного модуля
• Разъемное соединение
нового регули-
ровочного модуля установить на выс-
туп разъема электроники.
• Привинтить новый регулировочный мо-
дуль .
• Подключающие провода подсоединить к
клеммам.
• Крышку VEGABAR закрыть.
• VEGABAR опять подключить к питаю-
щему напряжению.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
