VEGABAR 44 (HART®)
Другие функции
Данные датчика
С помощью DOT-матрицы для информаци-
онных и диагностических целей могут
отображаться важные данные датчика:
- дата изготовления
- значение (P
min
)
- значение (P
max
)
- текущую температуру (Temp)
- значение (T
min
)
- значение (T
max
)
- номер диагностики
Язык
В VEGABAR на заводе устанав-
ливается заказанный язык стра-
ны.
Кнопками “+” или “-” и кнопкой
“ОК” можно выбрать немецкий,
английский, французский, италь-
янский или испанский языки.
Reset
Reset
OK ?
Reset
Now!
OK ?
Addi-
tional
function
Sensor
data
P max
150
mbar
Herst.
Date
49.98
P min
-0,3
mbar
Diagno-
stic no.
- - -
Temp.
30,7
°C
T min
23,5
°C
T max
36,2
°C
Сброс
Функция сброса удаляет все
введенные значения и возвраща-
ет параметры к заводской уста-
новке. Данные регулировки опять
соответствуют области номи-
нального измерения.
1)
Значения min. и max. могут устанавливаться
одновременным нажатием кнопок “+” и “-” на
действительное значение.
Lan-
guage
Lan-
guage
English
Deutsch
Franc.
Ital.
Espaсol
1)
1)
1)
1)
Запуск в работу
4.4 Запуск в работу математи-
ческим обеспечением VEGA
Visual Operating (VVO)

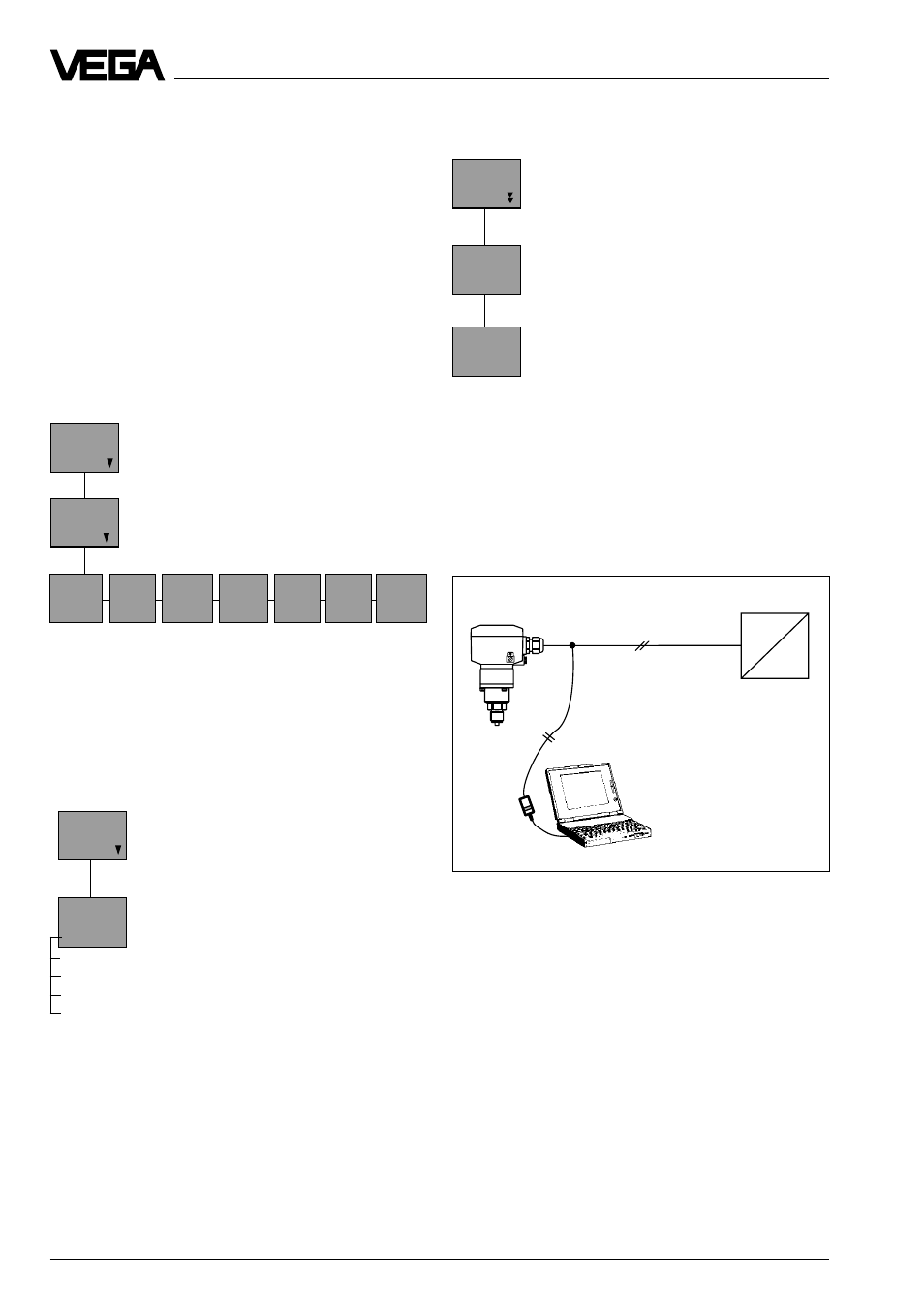

Подключение VVO к проводу 4…20
мА
Для того, чтобы подключить ПЭВМ к дат-
чику, нужно включить адаптер
VEGACONNECT 2 между ПЭВМ и прово-
дом датчика 4…20 мА.
Выход датчика 4…20 мА дополнительно
снабжен цифровым сигналом. Обратите,
пожалуйста, внимание на внутреннее
сопротивление подключенного устрой-
ства. Если сопротивление < 100 Ом (на-
пример, у сетевого прибора), цифровой
сигнал ослабляется. В этом случае в про-
вод 4…20 мА включается дополнительное
сопротивление R=250 Ом.
~
+
–
VEGA-
CONNECT 2
Провод 4…20 мА с наложенным
цифровым сигналом
