VEGABAR 44 (HART®) 2 3
Запуск в работу
+
-
VEGACONNECT
2
to the
sensor
R = 100 W
У аналоговых входов устройств формиро-
вания сигнала VEGA или систем PLC (про-
граммируемый логический контроллер) это
сопротивление обычно > 100 Ом, так что
ослабление не происходит.

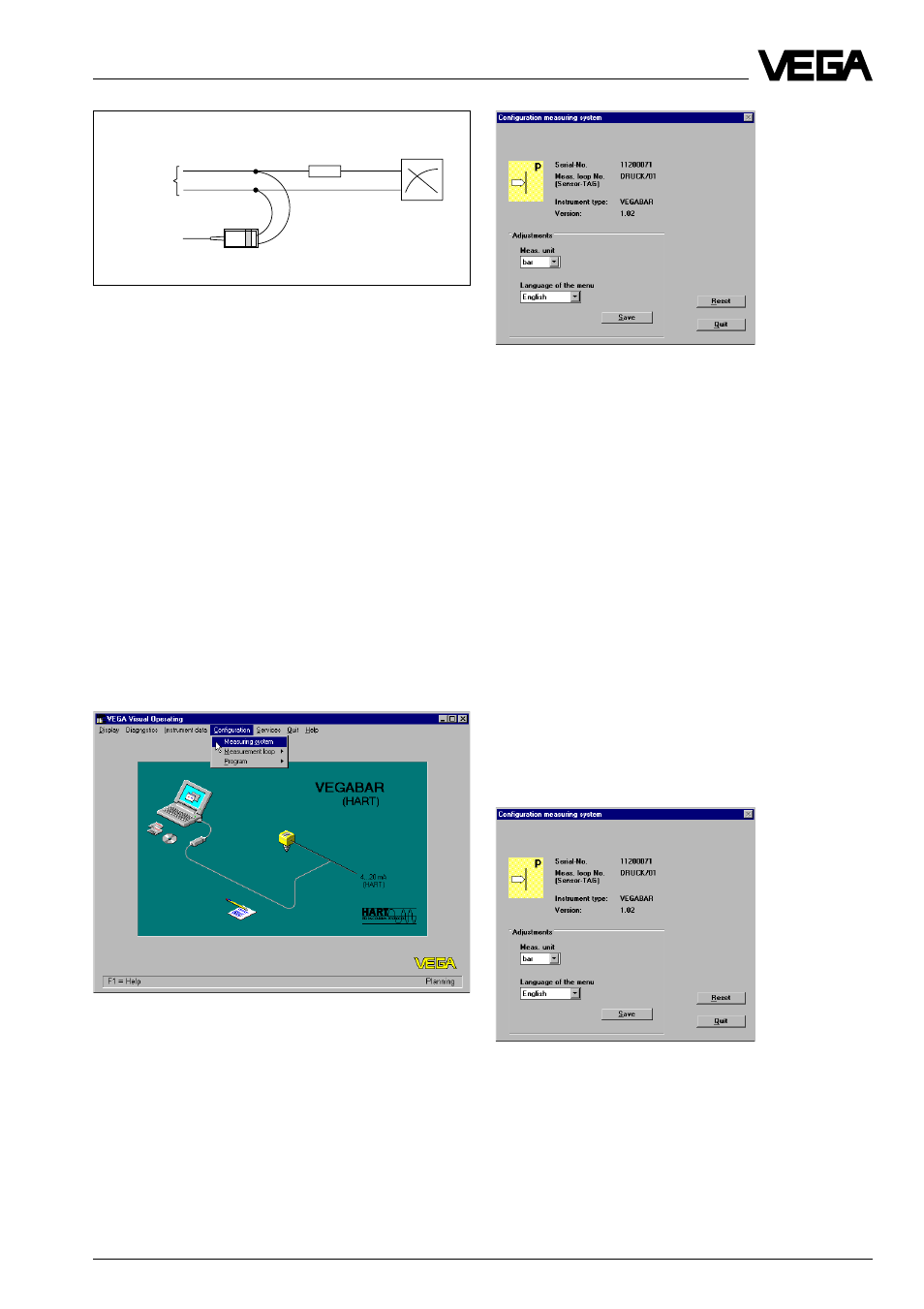

Конфигурирование датчика
Подключите ПЭВМ через VEGACONNECT
2 непосредственно к датчику или к прово-
ду 4…20 мА. Затем запустите VVO. Если
датчик подключается при уже запущен-
ном VVO, нажмите функциональную кноп-
ку F8 на ПЭВМ. После этого Ваш монитор
должен показать такую картинку, окошко
“VEGA Visual Operating ”. Для того чтобы
конфигурировать датчик, нажмите снача-
ла на Configuration, затем на Measuring
system.
В окошке “Configuration measuring system”
Вы можете указать язык меню VEGABAR
(только у VEGABAR с вариантом электро-
ники “HL”). Из единиц измерения Вы може-
те выбрать bar, psi или kPa. При нажатии
на Reset все изменения, выполненные для
VEGABAR, возвращаются к заводским
значениям. Нажмите на Save, после того
как Вы изменили параметры. С помощью
Quit Вы возвращаетесь в окошко VEGA
Visual Operating.
Многофункциональный режим
VVO версии 2.60 поддерживает многофун-
кциональный режим HART®-датчиков.
Многофункциональность означает, что
преобразователь давления всегда потреб-
ляет ток 4 мА независимо от приложенно-
го давления. Выходной сигнал передается
не как обычно величиной тока, а исключи-
тельно с помощью наложенного цифрового
сигнала. Благодаря этому могут функцио-
нировать до 15 HART®-датчиков, подклю-
ченных к одному двухжильному проводу.
Для этого нужно предварительно устано-
вить на каждом датчике адрес (1…15).
Если Вы хотите работать с VEGABAR в
многофункциональном режиме, Вы долж-
ны в окошке “Configuration measuring
system” нажать на кнопку !!!!!!!!!!!!!!!!
В следующем окошке выберите сначала
Multidrop, после этого Вы можете устано-
вить адрес и нажать на OK.
