Инструкция по эксплуатации VEGA VEGABAR 74 4 … 20 mA_HART

Страница 18

Advertising
background image

+

+

VEGADIS 12

TRANSMITTER

+

4...20mA

+

NOT USED

8

7

6

5

12

11

10

1 2 3

-

OPERATE

ti

ZERO

SPAN

TRANSMITTER

3

4

5

1

2

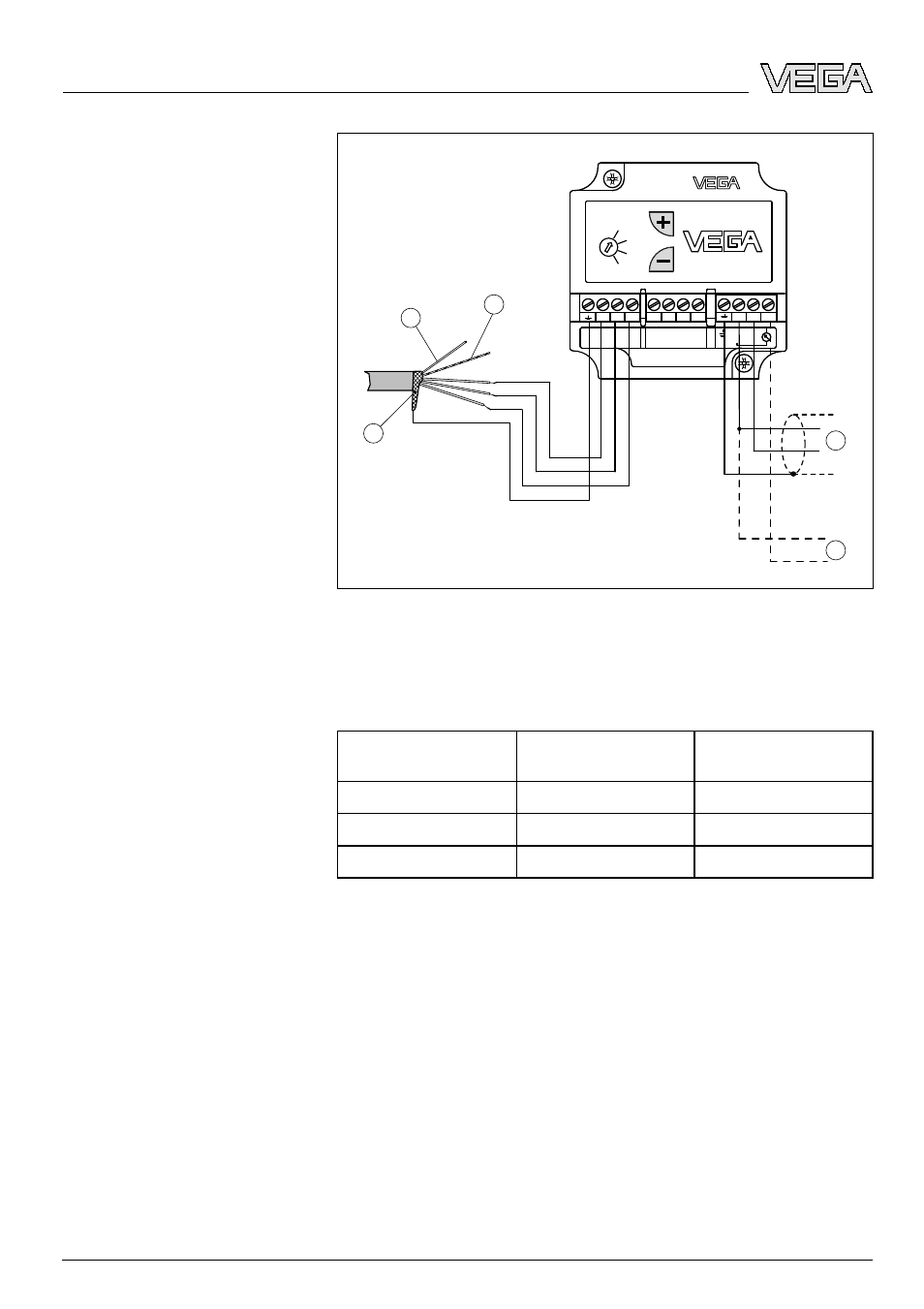

Рис. 6: Распределение контактов VEGADIS 12
1

К источнику питания или системе формирования сигнала

2

Контрольный прибор (измерение 4 … 20 mA)

3

Экран

5

)

4

Капилляр для выравнивания давления

5

Несущий трос

Номер провода

Цвет проводов/по-
лярность

Клеммы VEGADIS
12

1

коричневый (+)

1

2

голубой (-)

2

3

Желтый

3

5)

Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.

Подключение через
VEGADIS 12

18

VEGABAR

74 - 4 … 20

mA/HART

Подключение к источнику питания

28432

-RU

-070719
