VEGABAR
74 подключается с помощью стандартного
двухпроводного неэкранированного кабеля. При
подключении через VEGABOX 02 или VEGADIS 12
внешний диаметр кабеля 5 … 9 мм обеспечивает эффект
уплотнения кабельного ввода. В случае возможности
сильных электромагнитных помех (выше контрольных
значений EN 61326) рекомендуется использовать
экранированный кабель. В многоточечном режиме HART
рекомендуется всегда использовать экранированный
кабель.
1
2

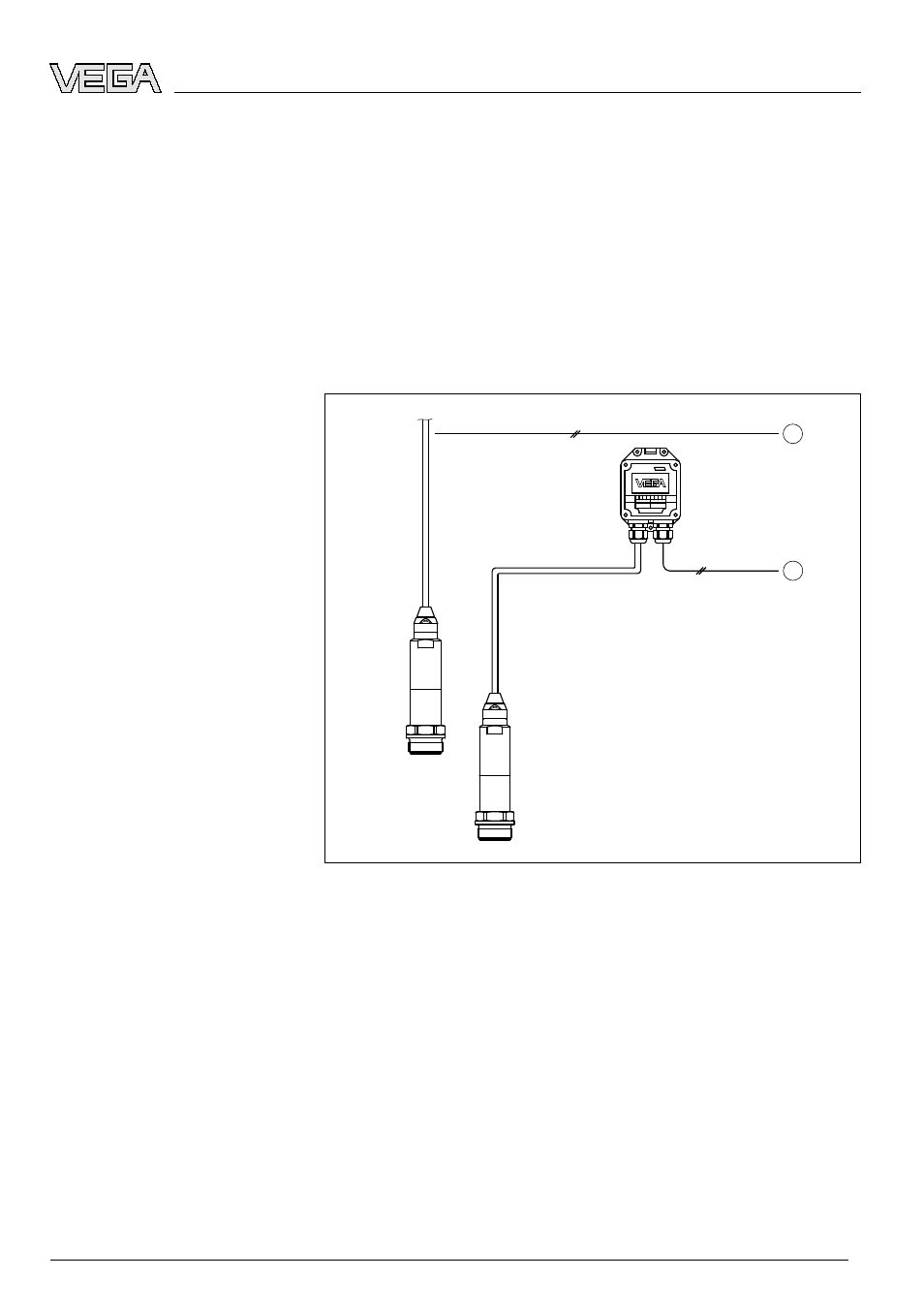

Рис. 3: Подключение VEGABAR 74
1
Прямое подключение
2
Подключение через VEGABOX 02 или VEGADIS 12
При необходимости экранированного кабеля, кабельный
экран следует заземлить с обеих сторон. В VEGABOX 02
или VEGADIS 12 экран подключается непосредственно к
клемме заземления. Внешняя клемма заземления на
корпусе должна быть низкоомно соединена с
уравнителем потенциалов.
При вероятности возникновения уравнительных токов,
подключение со стороны вторичного устройства должно
осуществляться через керамический конденсатор
Соединительный кабель
Экранирование кабеля и
заземление
VEGABAR
74 - 4 … 20
mA/HART
15
Подключение к источнику питания
