4
Монтаж
4
.1
Общие указания
Материалы контактирующих с продуктом деталей
(
присоединения, уплотнения) VEGABAR 74 должны быть
стойкими к рабочим условиям (давлению, температуре,
химическим свойствам измеряемой среды).
См. "Технические данные" в "Приложении".
Часто при высоких температурах процесса температура
окружающей среды оказывается также повышенной.
Следует соблюдать указанную в п. "Технические данные"
область температур для окружающей среды корпуса
электроники и соединительного кабеля.
1
2

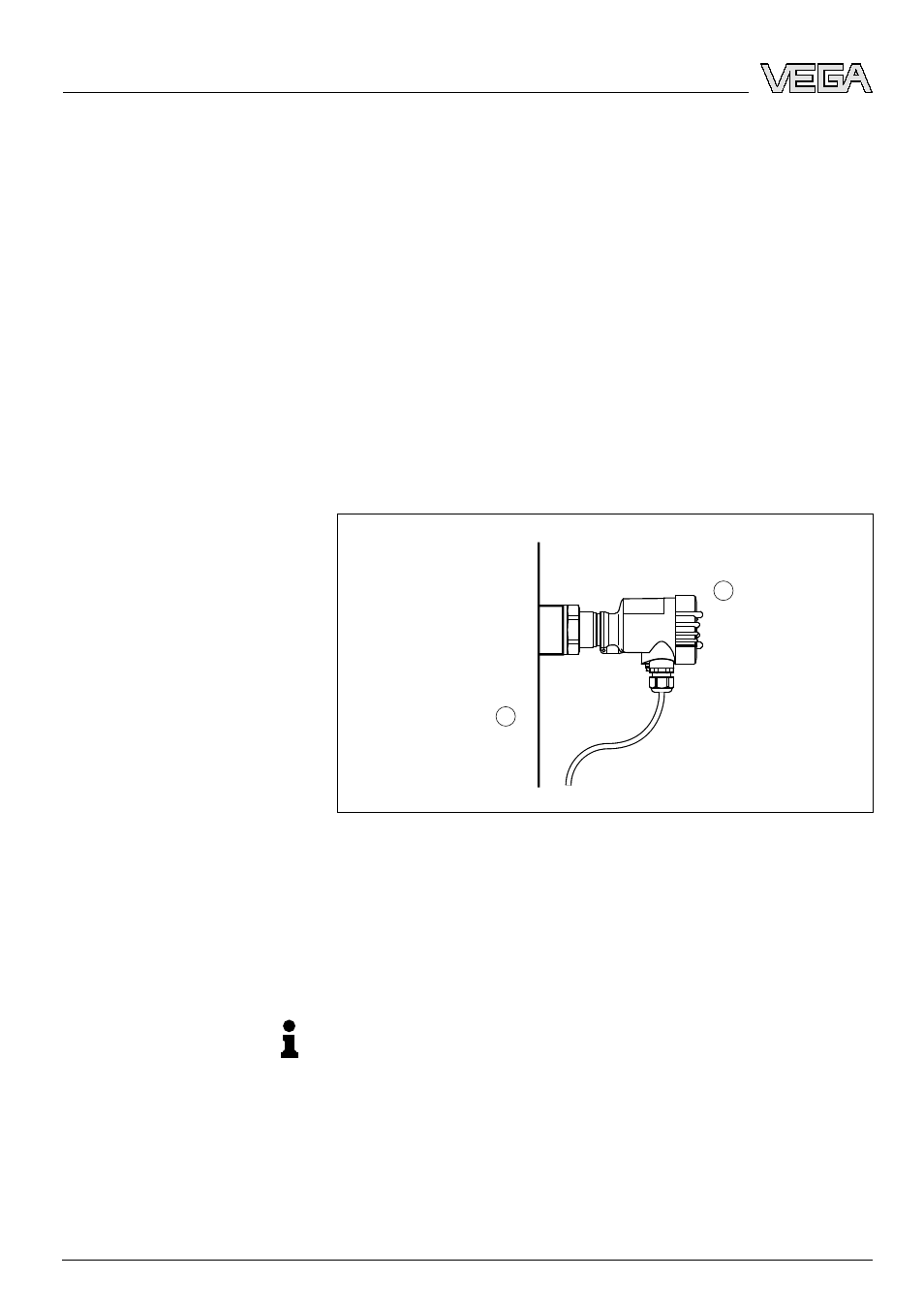

Рис. 2: Температурный диапазон
1
Температура процесса
2
Температура окружающей среды
l
В соединительном кабеле имеется капилляр для
выравнивания давления
à Поэтому конец кабеля должен быть выведен в сухое
место или подходящий клеммный корпус.
Информация:
Рекомендуется корпус VEGABOX 02 или блок индикации/
настройки VEGADIS 12. Оба устройства имеют
соединительные клеммы и фильтр для компенсации
давления. Для наружного монтажа имеется защитный
колпак.
Контактирующие с продук-
том материалы
Область температур
Подключение
