Страница 13: 6начальная установка
6
Начальная установка
6
.1
Индикация и настройка
VEGADIS 175
OK
3
2
1

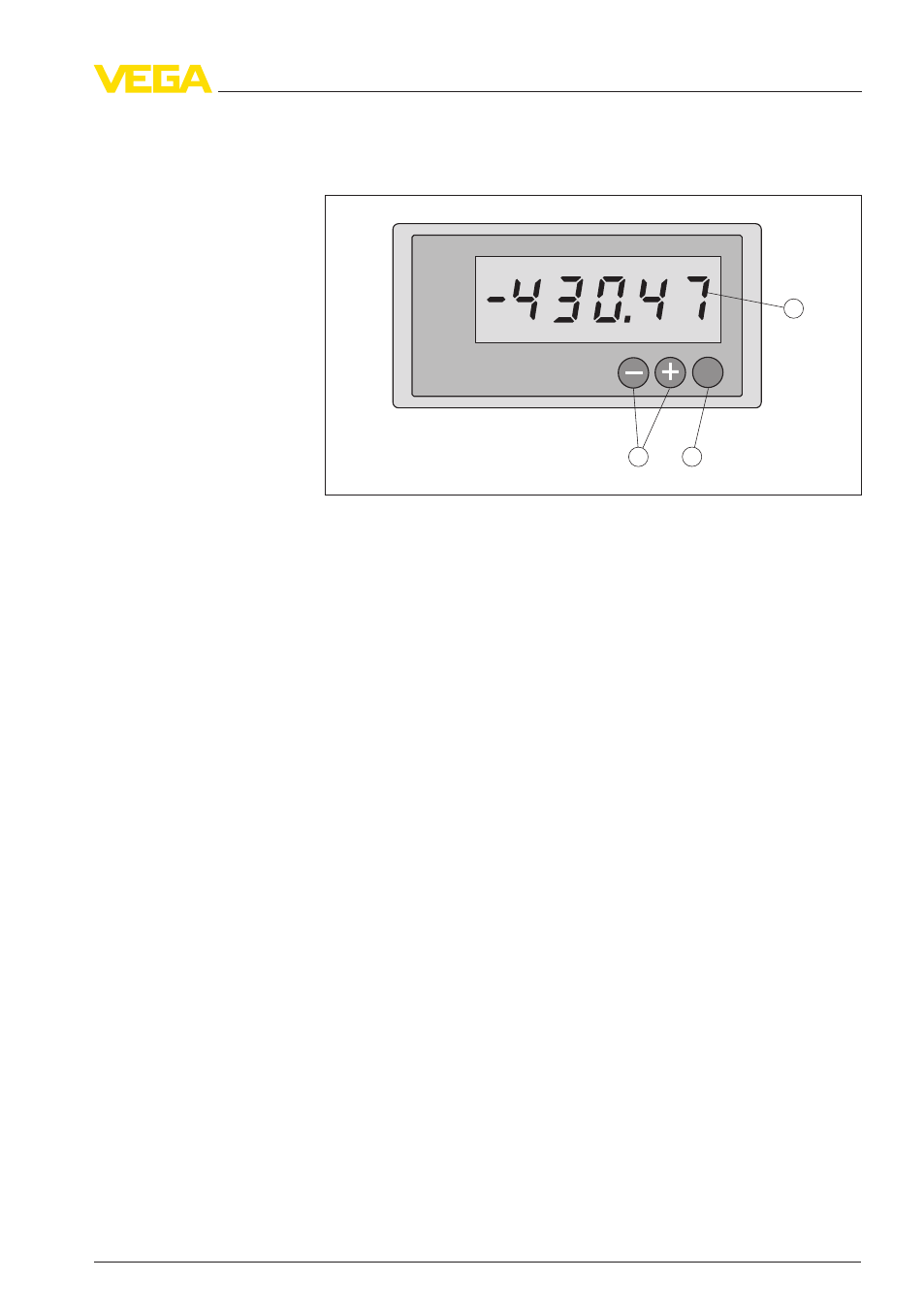

Рис. 5: Элементы настройки VEGADIS 175
1
ЖК-индикатор
2
Клавиша ввода
3
Клавиши выбора
ЖК-индикатор
l
Актуальное измеренное значение (в рабочем режиме)
l
Значения установки (в режиме параметрирования)
l
Диалоговый текст (в режиме параметрирования)
Клавиша ввода
l
Вход в операционное меню
l
Выбор функции из группы функций
l
Сохранение введенных данных
Клавиши выбора
l
Выбор группы функций в меню
l
Установка параметров и числовых значений (при длительном
нажатии клавиш изменение числового значения на индика-
торе выполняется с возрастающей скоростью)
l
При нажатии клавиши "+/-" в режиме индикации на индика-
торе будет показано актуальное значение тока
Элементы индикации
и настройки
VEGADIS
175
13
6 Начальная установка
