Страница 11: 5подключение к токовой цепи сигнала
5
Подключение к токовой цепи сигнала
5
.1
Подготовка к подключению
Основные указания по безопасности:
l
Подключать только при отсутствии напряжения.
Для применения во взрывоопасных зонах должны соблюдаться
соответствующие нормы и условия сертификатов соответствия и
утверждения типа датчиков и источников питания.
5
.2
Схема подключения
1 2 3 4
1

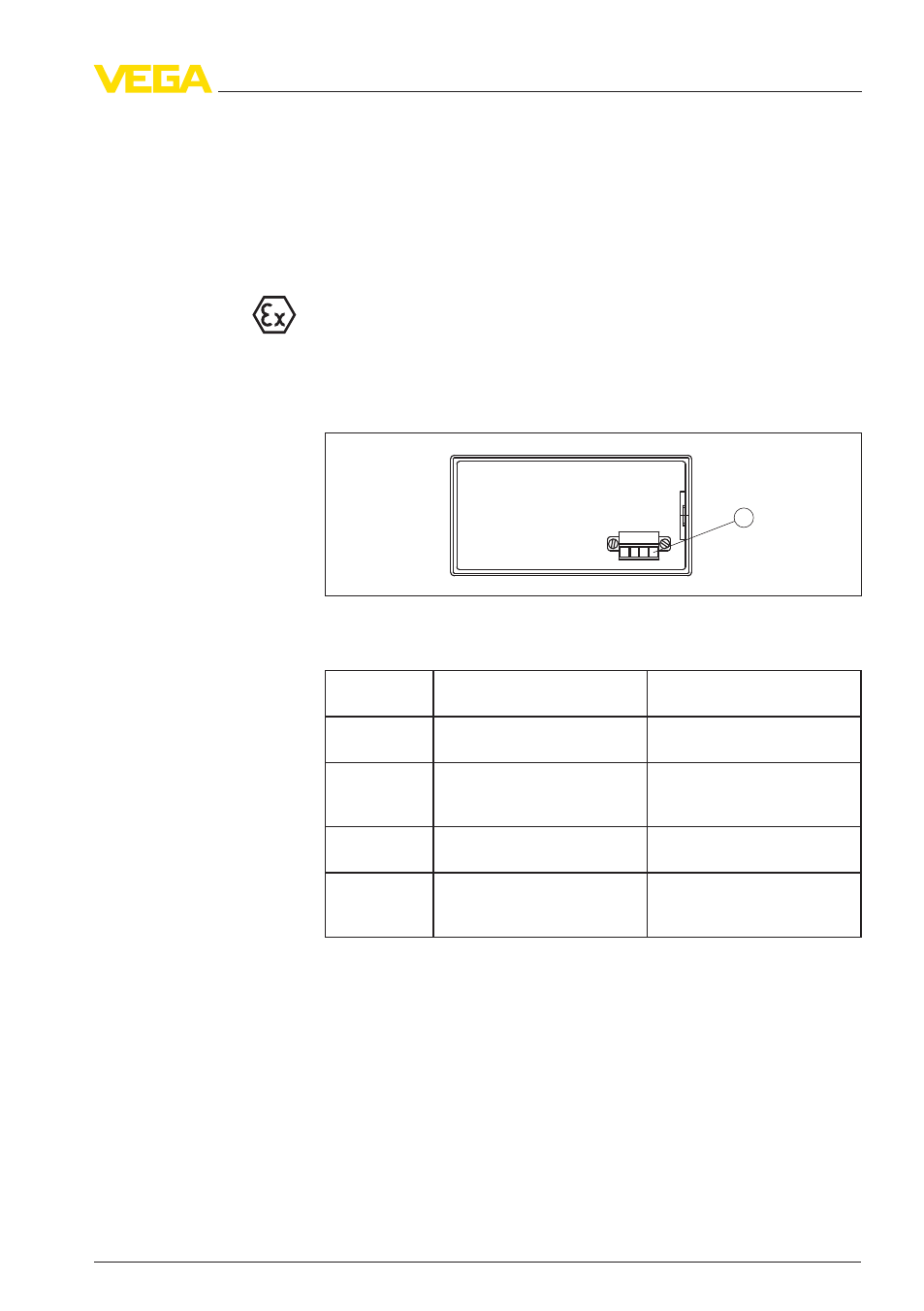

Рис. 2: Схема расположения контактов VEGADIS 175
1
Измерительный сигнал
Номер клем-
мы
Полярность
Функция
1
+
Вход измерительного
сигнала 4 … 20 mA
2
Внутри соединен перемыч-
кой с клеммой 4
Соединительные клеммы
для дополнительных
устройств
3
-
Вход измерительного
сигнала 4 … 20 mA
4
Внутри соединен перемыч-
кой с клеммой 2
Соединительные клеммы
для дополнительных
устройств
Техника безопасности
Соблюдение
указаний по
безопасности
для Ex-приме-
нений
Схема расположения
контактов
VEGADIS
175
