1 2 3 4
+
–
1
2

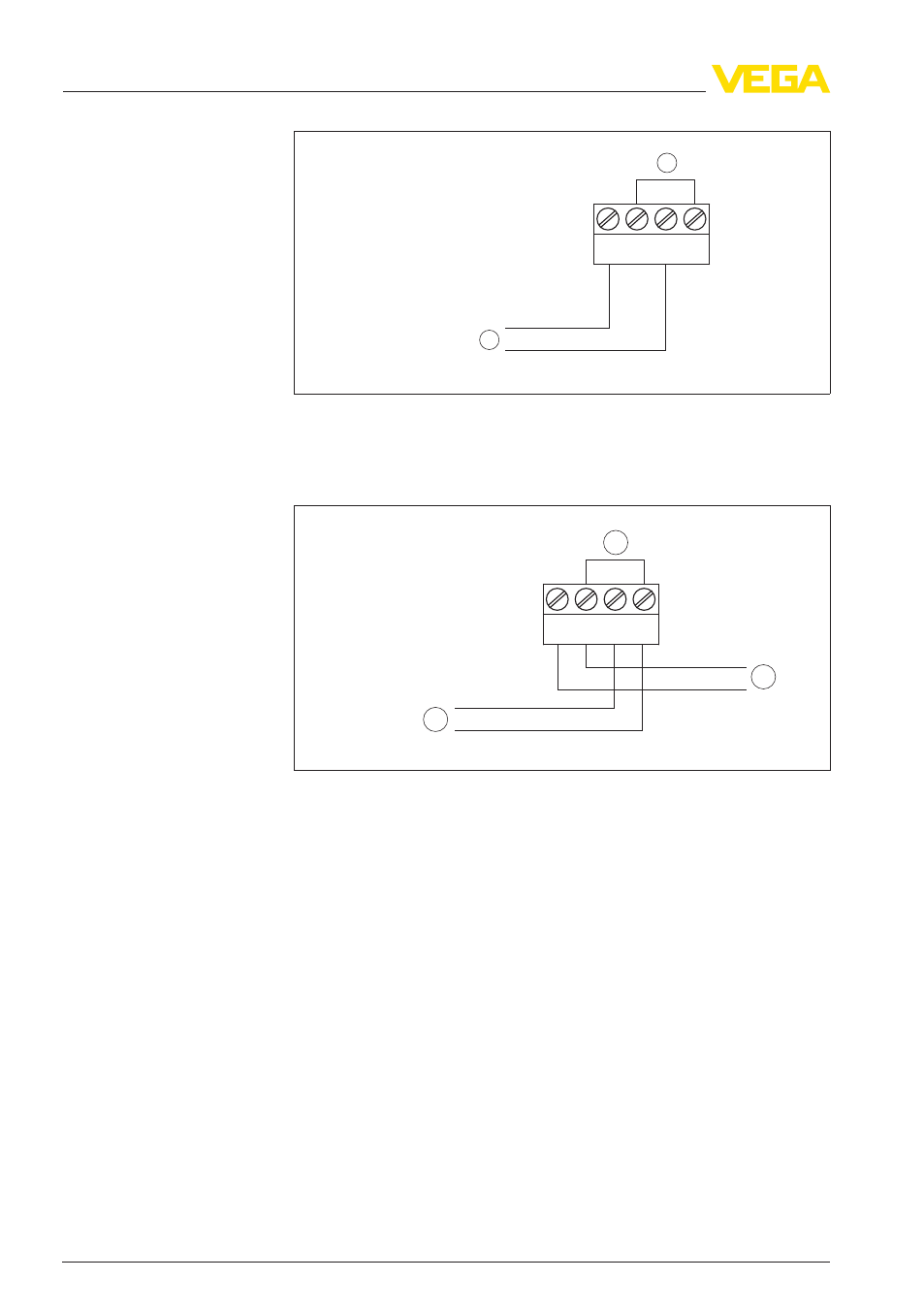

Рис. 3: Схема подключения VEGADIS 175 к активным датчикам
1
К датчику
2
Внутренняя перемычка
1 2 3 4
+
–
–
+
3
1
2
Рис. 4: Схема подключения VEGADIS 175 к пассивным датчикам
1
К датчику
2
К источнику питания или системе формирования сигнала
3
Внутренняя перемычка
Подключение к актив-
ным датчикам
Подключение к пас-
сивным датчикам
12
VEGADIS
175
5 Подключение к токовой цепи сигнала
24386
-RU
-120604
