Пуск в эксплуатацию
6
.1
Настройка
На самом устройстве VEGATRENN 149A E
x настроечных эле-
ментов нет. Через гнезда для связи HART на передней стороне
можно осуществлять настройку датчиков HART без размыкания
измерительной цепи. Необходимое для этого сопротивление
(250 Ω)
встроено в VEGATRENN 149A E
x (только при подключе-
нии O+H). Настройка выполняется с помощью персонального
компьютера с W
indows и программным обеспечением для
настройки, например PACT
ware и DTM.
6
.2
Функциональная индикация
На передней панели VEGATRENN 149A E
x горит желтый
светодиод, если к выходу подключена система формирования
сигнала.
on
CONNECT
149A Ex
0 + H
0 +
0 -
1
2

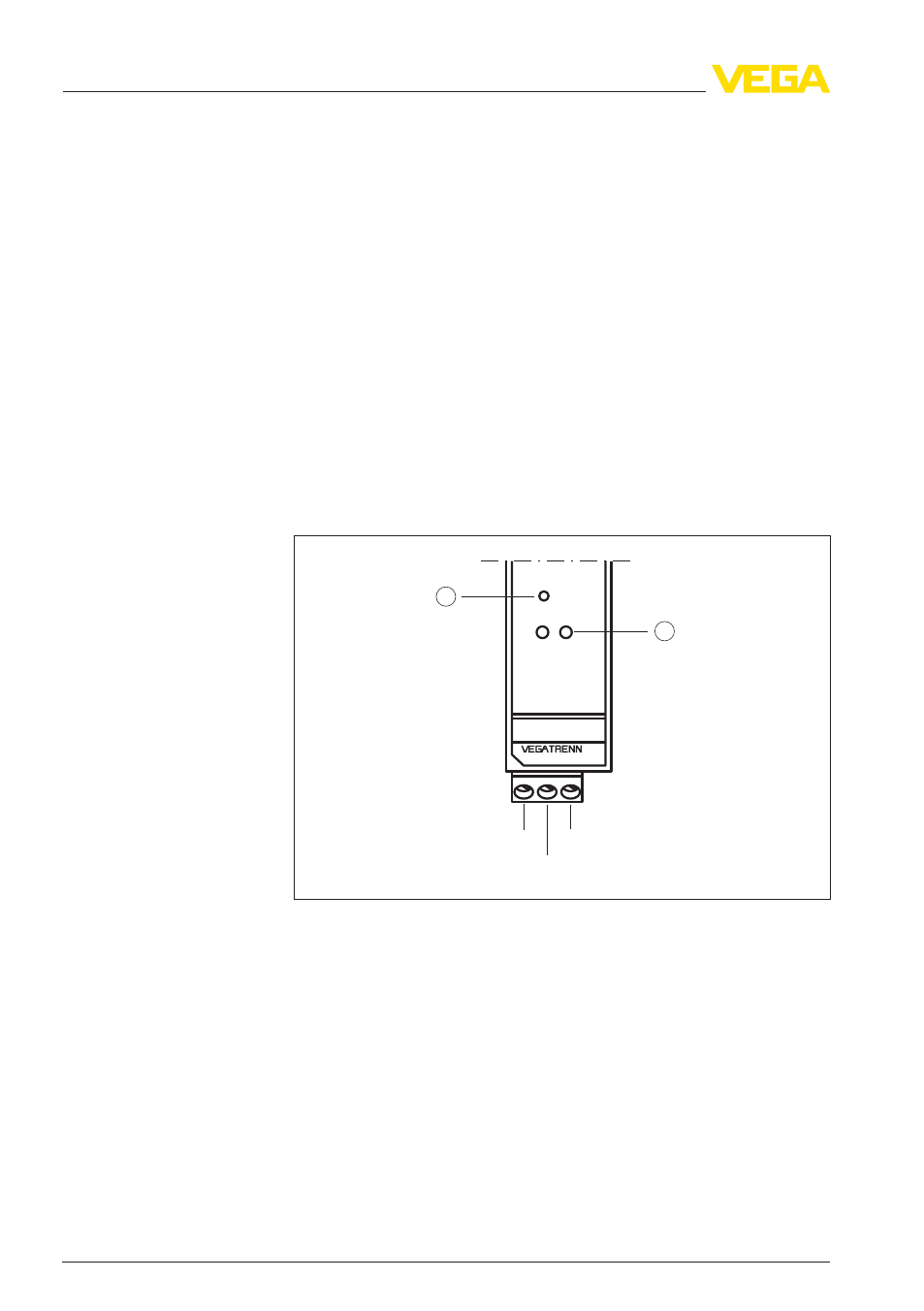

Рис. 6: Функциональная индикация и гнезда HART
1
Светодиод: функциональная индикация
2
Гнезда HART-связи
