Инструкция по эксплуатации VEGA VEGATRENN 149A Ex
Страница 11
I -
I +
+
-
I
+
I
1
2

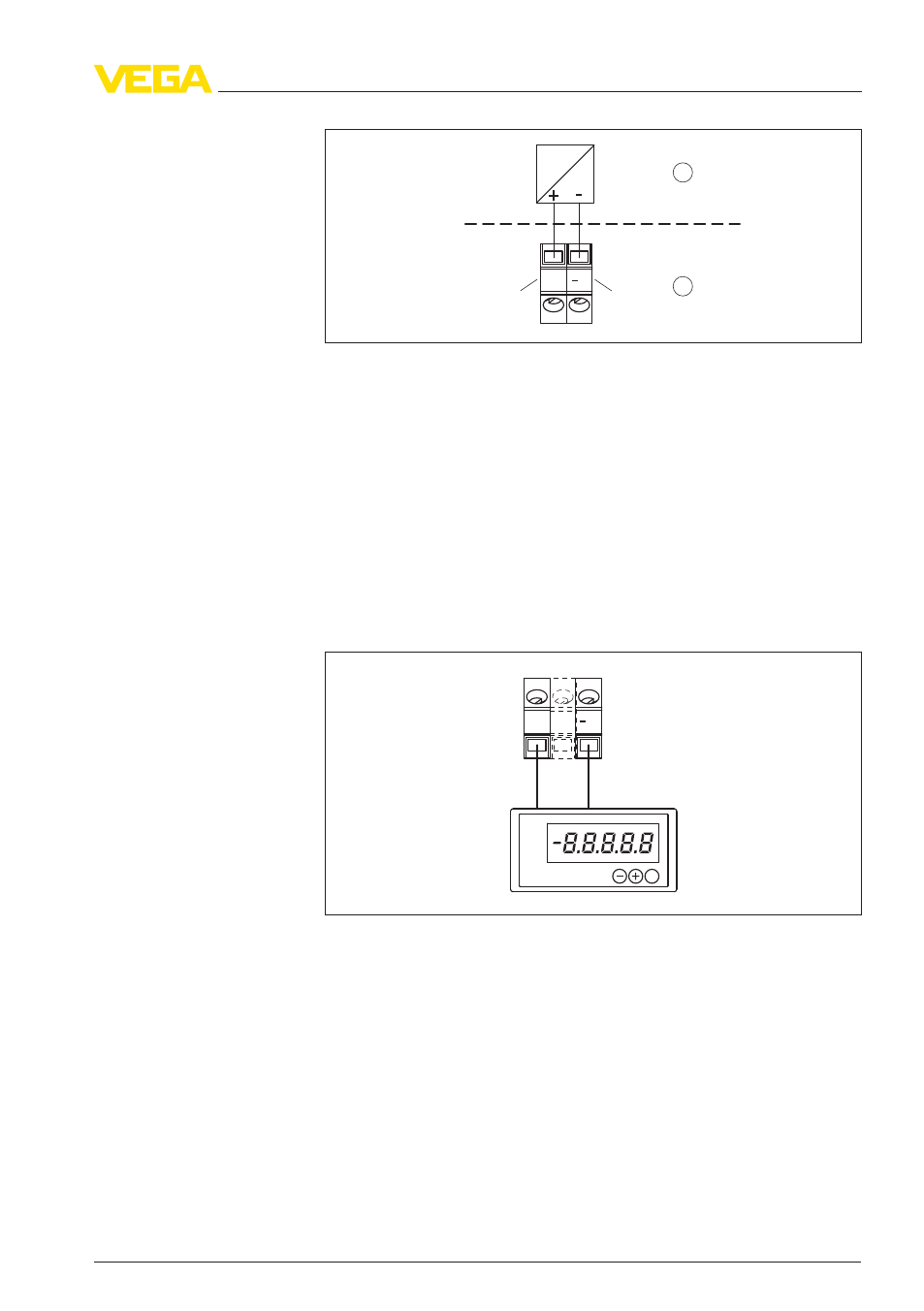

Рис. 2: Подключение токовой цепи датчика
1
E
x-зона
2
Не E
x-зона
К клеммам O+/O-/O+H подключается система формирования
сигнала, например устройство индикации или ПЛК.
Если к гнездам на передней панели подключен манипулятор
HART
или интерфейсный адаптер VEGACONNECT, то система
формирования сигнала должна подключаться к клеммам O+H и
O-. VEGATRENN 149A E
x имеет встроенное сопротивление
HART.
Следует учитывать, что при этом максиальная подклю-
чаемая нагрузка или нагрузочное сопротивление уменьшается
(
см. "Технические данные" в "Приложении").
0-
0+
Hart
0+H
0
+
0
OK
VEGADIS 175
Рис. 3: Пример подключения (со связью HART)
Токовая цепь форми-
рования сигнала (не
Ex-зона)
VEGATRENN
149A E
x • Разделитель питания Ex для 4 … 20 mA/HART
11
5 Подключение к источнику питания
24816
-
RU
-120411
