Страница 10: 5подключение к источнику питания
5
Подключение к источнику питания
5
.1
Подготовка к подключению
Основные указания по безопасности:
l
Подключать только при отсутствии напряжения.
l
При возможности перенапряжениий или пиковых напряже-
ний, установить устройства защиты от перенапряжений
Для применения во взрывоопасных зонах должны соблюдаться
соответствующие нормы и условия сертификатов соответствия и
утверждения типа датчиков и источников питания.
5
.2
Порядок подключения
Напряжение должно соответствовать данным на типовом шиль-
дике.
В диапазоне напряжения 90 … 253 V AC поблизости от
устройства на подводящей линии должен быть легкодоступный
выключатель с соответствующим обозначением, а также ус-
тройство максимальной токовой защиты (номинальный ток
≤
10 A).
L / +
N / -
N/
-
L/
+

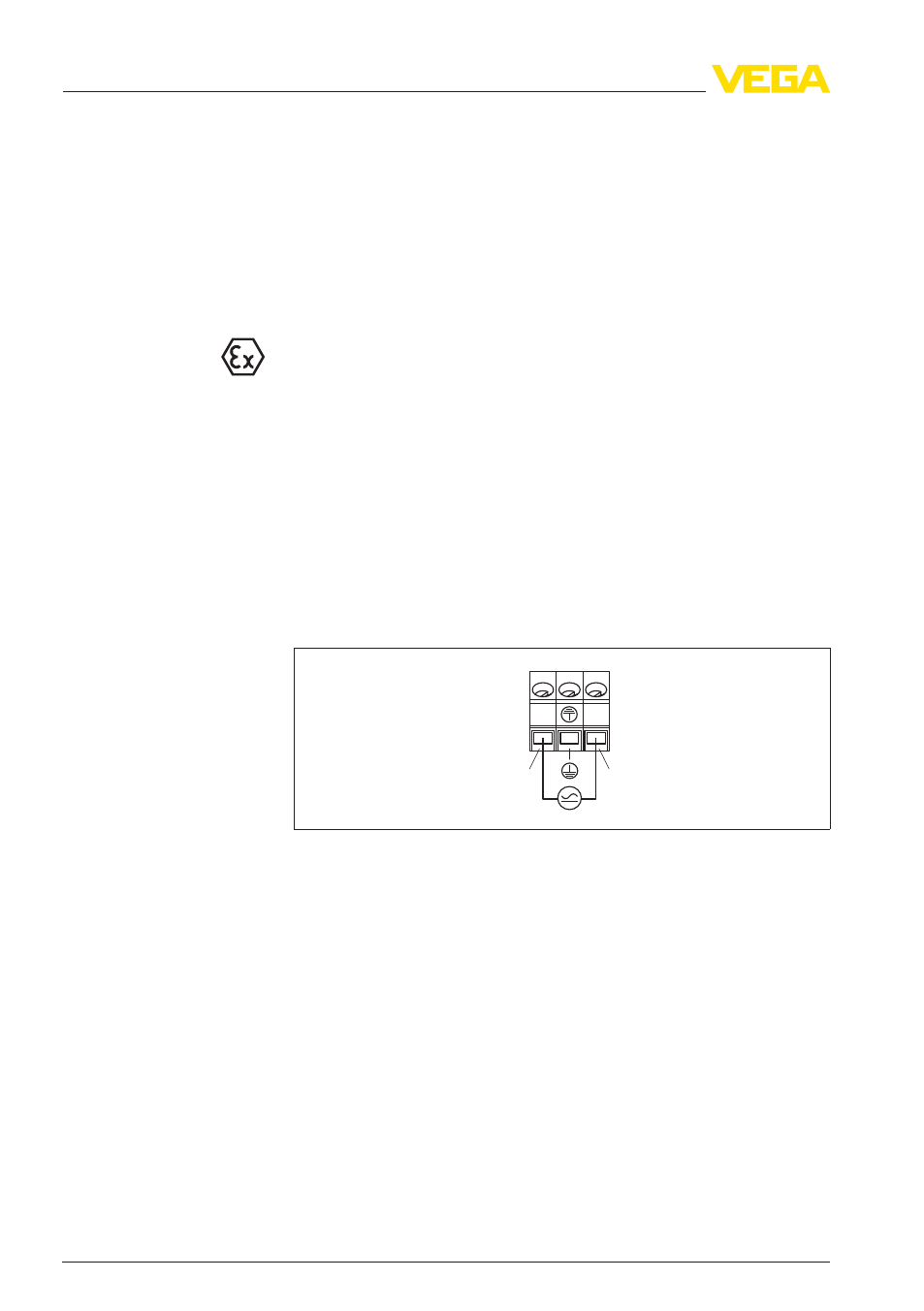

Рис. 1: Подключение питания
Датчик подключается к голубым соединительным клеммам I+ и I-.
Токовая цепь датчика у разделителя питания VEGATRENN 149A
E
x развязана с токовой цепью формирования сигнала.
Техника безопасности
Соблюдение
указаний по
безопасности
для Ex-приме-
нений
Питание
Токовая цепь датчика
(Ex-зона)
10
VEGATRENN
149A E
x • Разделитель питания Ex для 4 … 20 mA/HART
5 Подключение к источнику питания
