3 0 VEGAFLEX 51K и 52K
Запуск в работу / Обслуживание с ПЭВМ
Могут быть показаны следующие кривые:
Необработанная кривая (красная)
Красная кривая представляет абсолют-
ный сигнал, который принимает приемник
VEGAFLEX. Наряду с полезным эхо эта
кривая содержит также ложные сигналы.
Наивысшая амплитуда определяется как
полезное эхо. Перепроверьте с помощью
мерной линейки, совпадает ли значение
полезного эха с фактическим расстояни-
ем до уровня заполнения.
Если эти значения не совпадают, Вы дол-
жны с помощью функции “Empty vessel
profile” высветить доминирующие ложные
эхо.
Профили резервуара (голубая)
Эта кривая отображает в обычном состо-
янии начало и конец резервуара.
Для того, чтобы отфильтровать ложные
эхо, Вы можете с помощью функции
“Empty vessel profile” изменить голубую
кривую профиля резервуара.
Базисная линия (зеленая)
Все амплитуды красной кривой, которые
лежат ниже зеленой базисной линии,
подавляются (всплески, шумы, ложные
эха и др.).
Все сигналы, амплитуды которых превы-
шают эту линию, являются возможными
эхо, которые анализируются математи-
ческим обеспечением.
Логарифмическая необработанная
кривая (черная)
Кривая отображает различия между нео-
бработанной кривой (красной) и базисной
(зеленой). Для этой кривой используется
шкала с правой стороны( дБ).
Документирование
Если Вы нажмете на кнопку “Documen-
tation”, запомнится действительная эхо-
кривая.

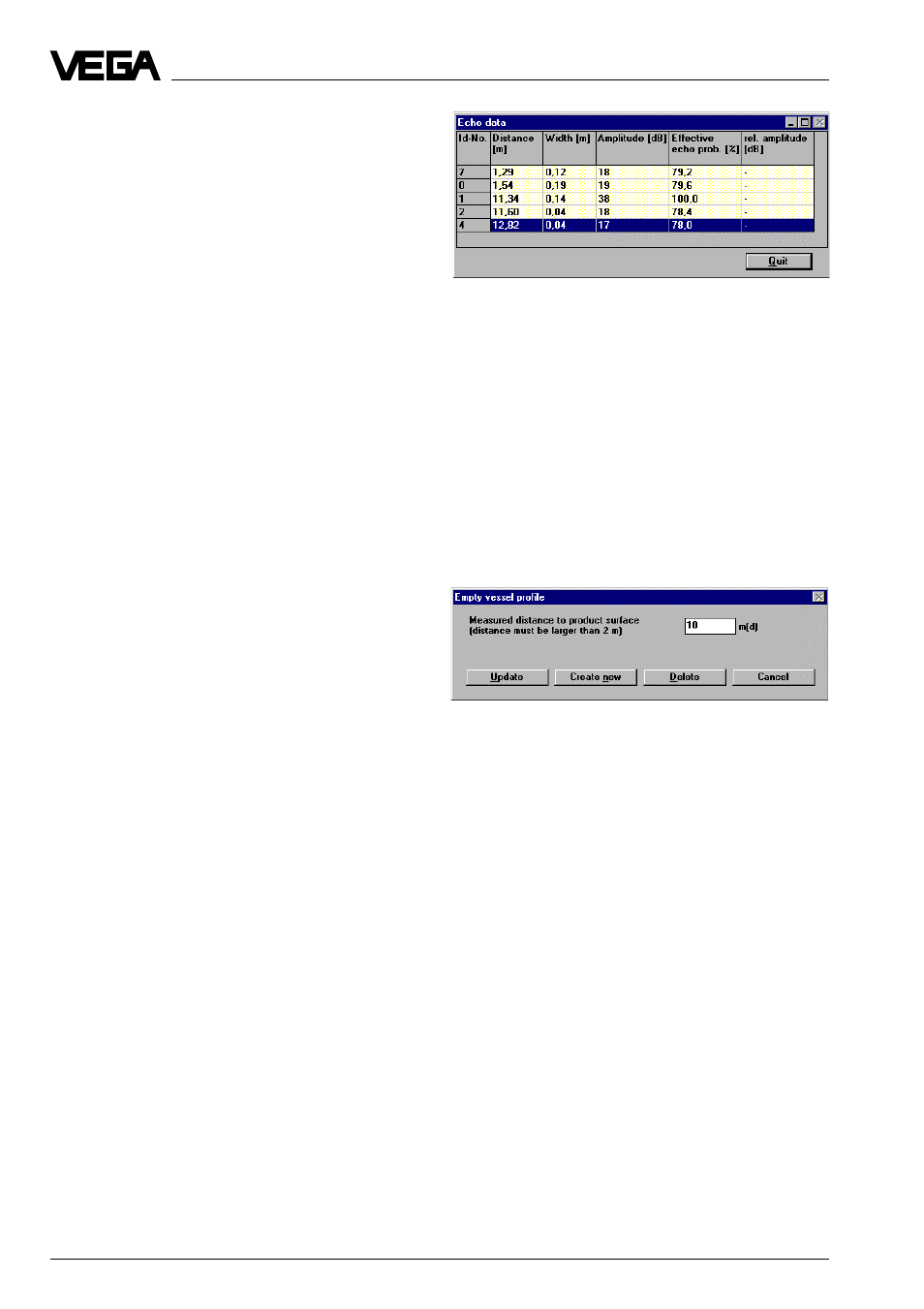

Эхо-данные
Если Вы нажмете на кнопку “Echo data”, то
высветится окно, в котором будут напеча-
таны все определенные датчиком эхо с
данными в дБ и вероятностью определе-
ния измеряемой величины.
Старт
Если Вы нажимаете на “Start”, то эхо-кри-
вая будет обновлена. Нажав “Stop”, Вы
можете обновление запретить.
Профиль пустого резервуара
С помощью функции в этом окне Вы може-
те отфильтровать ложные эхо.
Голубая кривая профиля пустого резервуа-
ра в окне эхо-кривых, представляет дей-
ствительный профиль пустого
резервуара.
Определите уровень заполнения мерной
линейкой. Если датчик вместо измеренно-
го уровня заполнения определил ложное
эхо как действительное эхо, можете его
отфильтровать.
Выберите функцию “Create new”. Введите
измеренное расстояние до заполняемого
материала. Все ложные эхо, которые ле-
жат в области до заданной дистанции,
автоматически отфильтровываются.
Обратите внимание, чтобы голубая кривая
профиля пустого резервуара также изме-
нилась.
С помощью “Update” Вы можете расши-
рить профиль пустого резервуара, если с
понижением уровня заполнения появляют-
ся новые ложные эхо.
Если Вы хотите существующий пустой
профиль удалить, нажмите на “Cancel”.
