1 0 VEGAFLEX 51K и 52K
Описание прибора / Технические данные
Ех-технические данные
Пыль - Ex Zone 10 (только двухпроводные датчики)
Допустимые рабочие данные датчиков VEGAFLEX для пыль - Ex-областей следует
брать из сертификата.
Материалы
Корпус PBT (Valox) или Алюминий ( порошковое по-
крытие)
Трос 1.4401 (stst; 316) или оцинкованная сталь -
покрытая PA
Крепление
VEGAFLEX 51, 52 G 1 1 /
2
A, 1 1 /
2
“ NPT
хромированная сталь или 1.4301 (stst)
Соединительные провода
Двухпроводный датчик
- питание и сигнал через двухжильный провод,

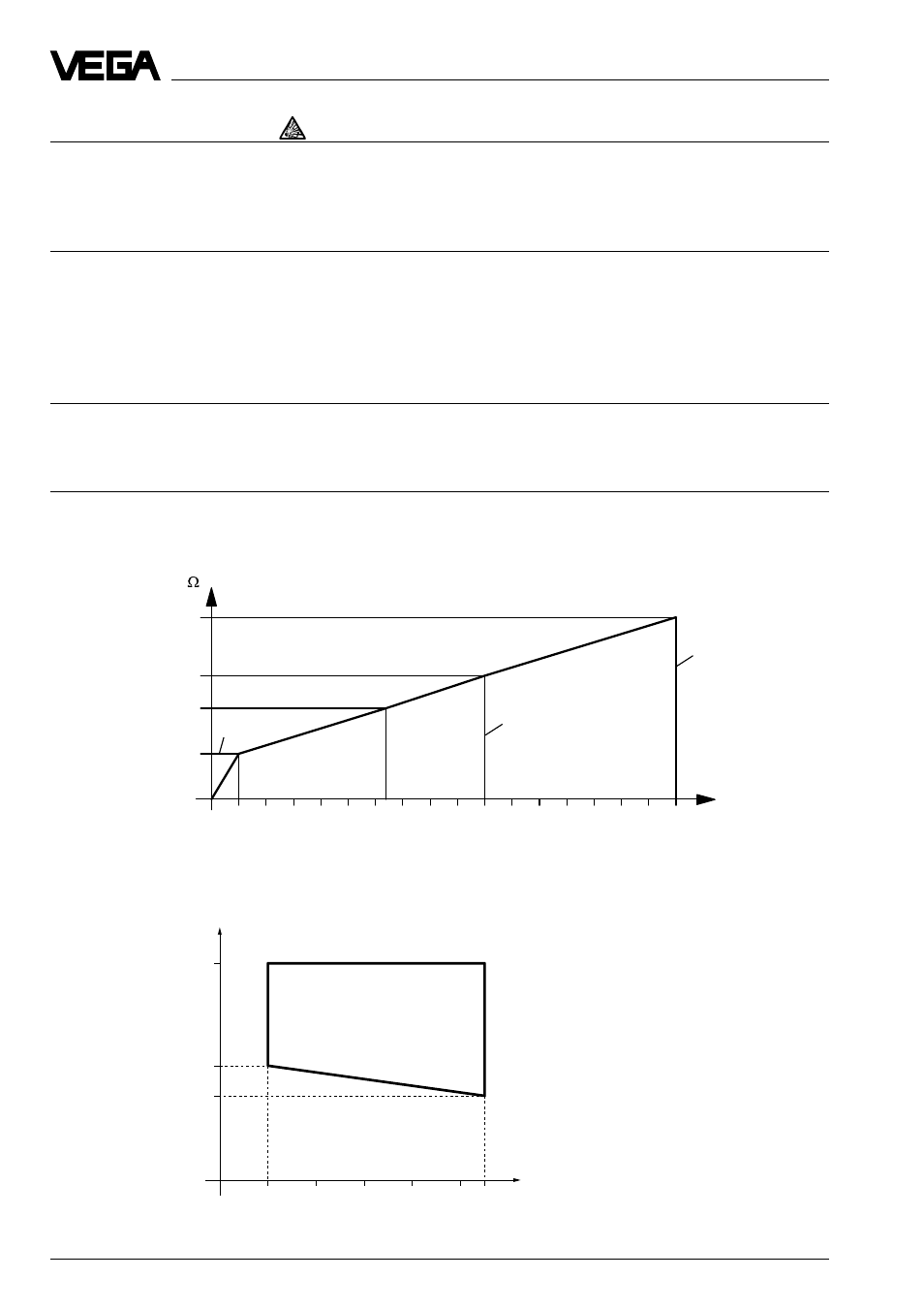

сопротивление линии зависит от питающего напряжения (см. диаграмму)
1000
V
680
500
250
0
20 22 24 26 28 30 32 34 36
19 V
HART ® -
нагрузка
min. напряжение питания зависит от тока датчика.
0
4 22 mA
14
19
36
V
Область необходимого
напряжения на клеммах
датчика
Ток датчика
Допустимое
напряжение не
Ex-датчика
Допустимое
напряжение
Ex-датчика
Питающее
напрояжение
