VEGAFLEX 51K и 52K
Электрическое подключение / Подключение датчика
3.2 Подключение датчика
•
Открутите винт на верхней стороне
датчика.
•
Откройте крышку датчика.
•
Открутите накидную гайку крепления
кабеля и сдвиньте ее немного на под-
ключающий кабель.
•
Возьмите резиновое уплотнение и
сдвиньте его немного на подключаю-
щий кабель.
•
Удалите оплетку подключающего
кабеля примерно на длину 10 см.
•
Вставьте кабель через отверстие в
датчик.

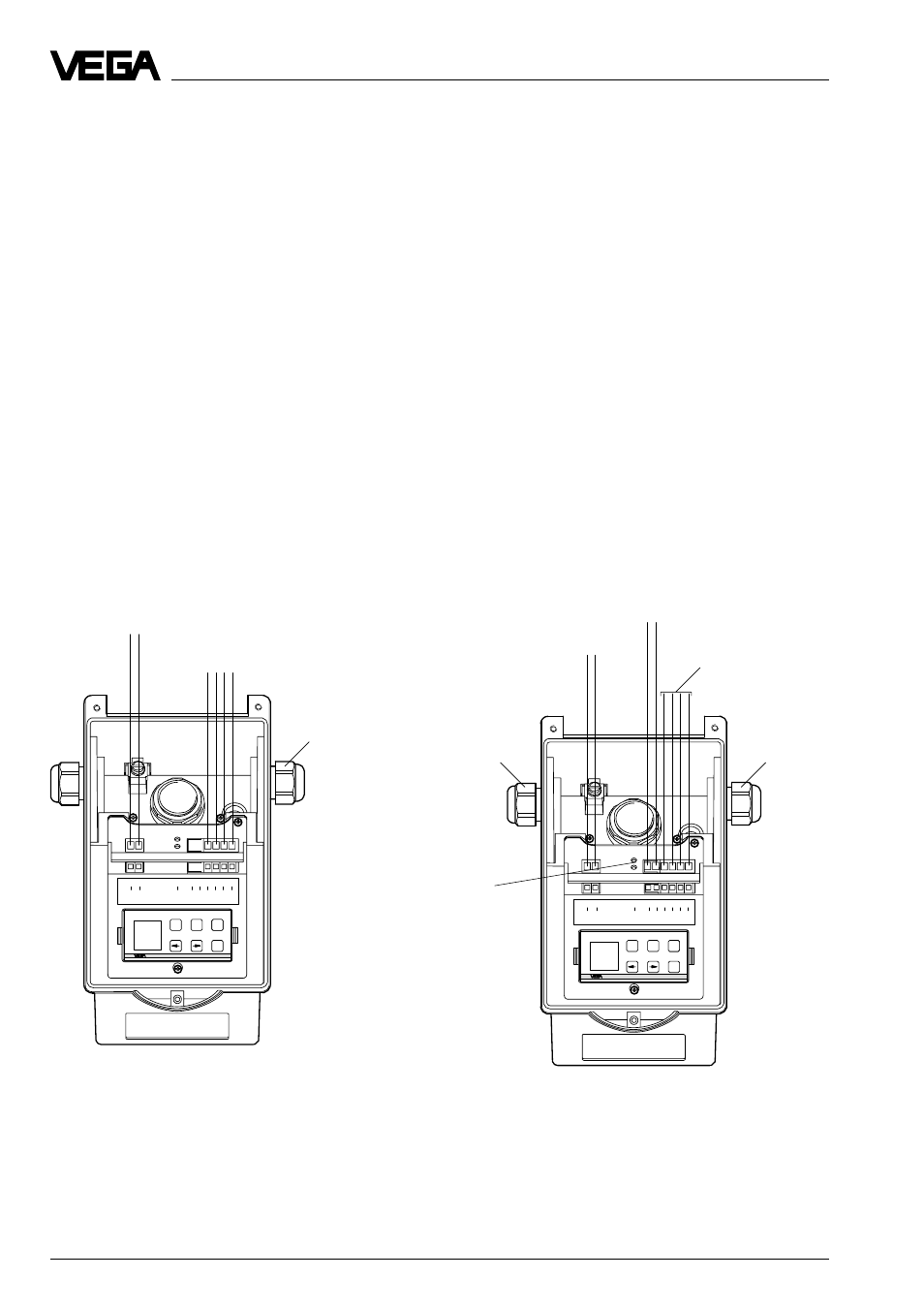

Двухпроводная техника
(loop powered)
Четырехпроводная техника
(отдельное электроснабжение)
•
Подключите провода.
Нажмите вниз на углубление белой
лапки клеммы маленькой отверткой и
вставьте медную жилу провода в от-
верстие клеммы.
Проверьте фиксацию провода в клем-
ме легким потягиванием его.
•
Снова закрутите накидную гайку креп-
ления кабеля и надежно ее затяните.
ESC
ESC
+
-
OK
OK
-
+
-
+
1
2
C
5
6
7
8
4
3
(+) (-)
L1 N
Commu-
nication
+ -
4...20mA
Display
1
2
C
5
6
7
8
4
3
ESC
ESC
+
-
OK
OK
-
+
1
2
C
5
6
7
8
4
3
(+) (-)
L1 N
Commu-
nication
+ -
4...20mA
Display
1
2
C
5
6
7
8
4
3
4 … 20 мА
пассивный
На индикаторное устройство на
крышке датчика или на внешнее
индикаторное устройство
VEGADIS 50
Питающее напряжение
4 … 20 mA
активный
M20 x 1,5
(диаметр
подключающего
кабеля 5…9 мм)
M20 x 1,5
(диаметр
подключающего
кабеля
5…9 мм)
M20 x 1,5
На индикаторное
устройство на
крышке датчика
или на внешнее
индикаторное
устройство
VEGADIS 50
Гнезда для
подключения
VEGACONNECT 2
(гнезда связи)
