Модификации прибора
6.3 Замена асептического уплот-
нения
В преобразователях давления VEGABAR
44 при работе с продуктами питания с ус-
тановкой LA или LB керамическая измери-
тельная ячейка герметично радиально
уплотняется с помощью уплотнения. Это
уплотнение (материал EPDM-FDA
1)
, серти-
фицирован) пользователь может заменить
сам, без осуществления новой регулиров-
ки. Критерии и время для замены этого
уплотнения определяются техническими
характеристиками процесса и гигиеничес-
кими требованиями.
Важно:
Используйте в качестве уплотнения
только специальные запчасти VEGA.
Обратите, пожалуйста, внимание при
замене на изложенную ниже последова-
тельность.
Последовательность разборки:
1 Преобразователь давления разгрузить
от давления (давление снять или
освободить резервуар)
2 Шестигранный винт (1) открутить с
помощью SW 46, вращая влево
Указание!
Крепление (2) (например, накидная гайка)
откручивать не нужно!
3 Прижимной винт полностью выкрутить
и затем вынуть преобразователь
давления из крепления
Указание:
Если преобразователь давления при
выкручивании прижимного винта тоже
крутится, то его можно удержать с
помощью гаечного ключа (SW 36) за
вставку (3).
4 Уплотнение (5) легко приподнять (с
помощью ножа или чего-то другого) и
отделить от керамической измери-
тельной ячейки
5 Если уплотнение (5) не охватывает
измерительную ячейку, то его нужно
аккуратно удалить из крепления.
Последовательность сборки:
6 Новое уплотнение (5) натяните на
измерительную ячейку (5) (конический
конец должен указывать на крепление!)
7 Преобразователь давления аккуратно
вставить в крепление, поворачивая
вправо
8 Шестигранный прижимной винт (1) с
помощью SW 46 затянуть на блоке (45
Нм)
9 Корпус преобразователя давления (4)
вернуть в первоначальное положение.
Замена уплотнения, таким образом,
закончена, использованное уплотнение
следует выбросить.
1)
Управление продовольствия и лекарств

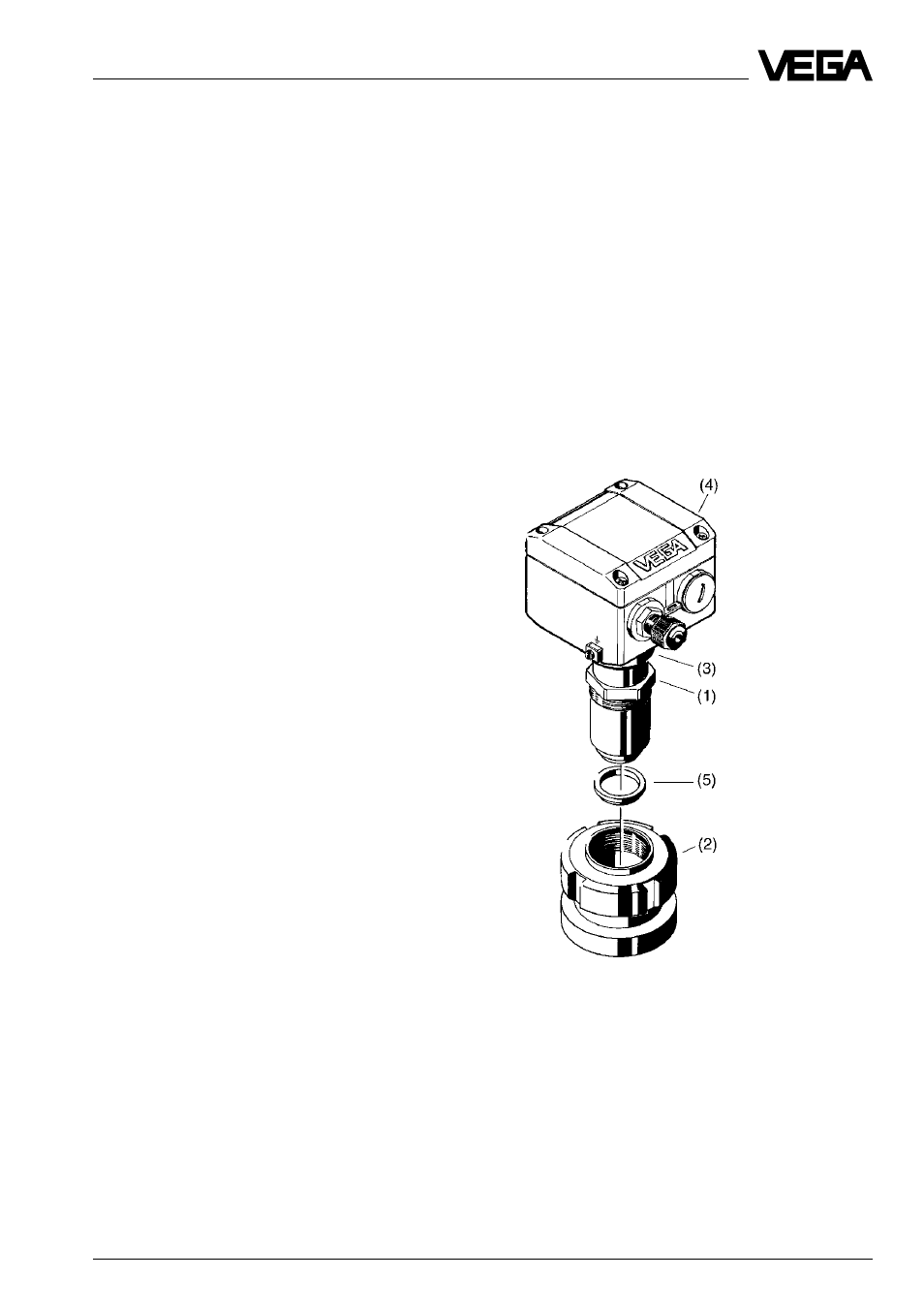

1 Шестигранный прижимной винт
2 Крепление
3 Вставка
4 Корпус
5 Уплотнение
