2 4 VEGABAR 44 (4 ... 20 мА)
Проверка давления компенсации
Откройте корпус VEGABAR . При этом из-
меряемые значения изменять нельзя. Од-
нако если меняется индицируемое значе-
ние, значит не обеспечивается необходи-
мая компенсация атмосферного давления,
что ведет к искажениям измеряемого
значения. Проверьте устройство вырав-
нивания давления на корпусе VEGABAR.
~
1 2 3
+
–
– – +
Диагностика

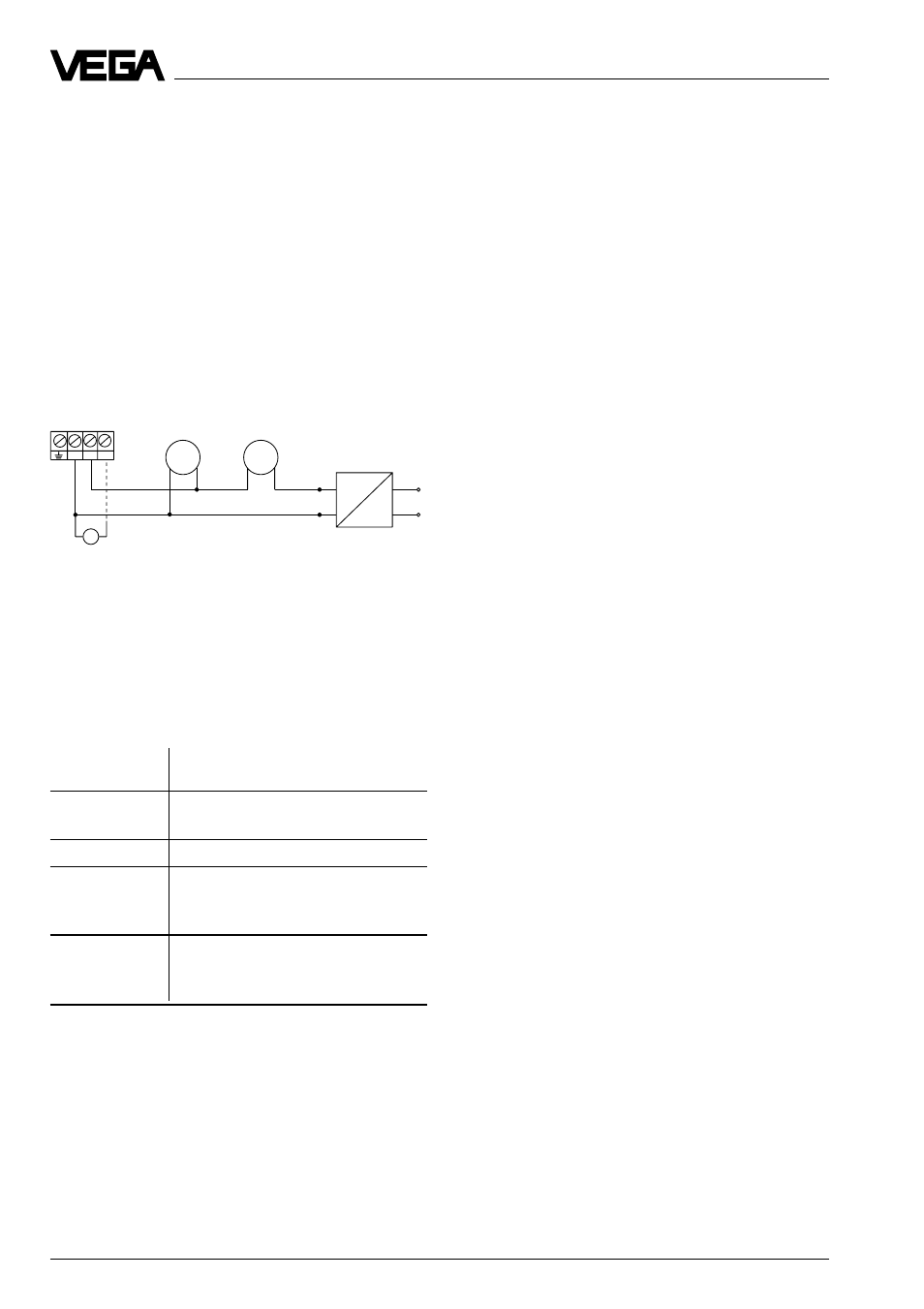

Проверка электрических элементов
Прибор измерения тока
для местного контроля
Напряжение Ток Источник
энергии
Напряжение
- напряжение на клеммах VEGABAR дол-
жно составлять минимум 12 V DC.
Ток
Величина
Состояние
тока
3,8 ... 20,5 мА Нормальный диапазон вы-
ходного тока
0 мА Сигнальный провод оборван
< 3,6 мА Дефект в генераторе или в
элементах датчика давле-
ния
22 мА Дефект в генераторе или в
элементах датчика давле-
ния
