VEGABAR 44 (4 ... 20 мА)

1 3

При электрическом подключении Вы дол-
жны учитывать в первую очередь следую-
щие указания:
- подключение должно происходить в

соответствии со специфическими для
данной страны стандартами установки
(например, в Германии в соответствии с
рекомендациями VDE).

- напряжение на клеммах не должно пре-

вышать 36 В, для того чтобы предотвра-
тить повреждение электроники.

- электрическое подключение имеет за-

щиту от смены полярности.

- соединение между источником питания

и VEGABAR может проводиться стан-
дартным двухжильным кабелем.

Электрическое подключение

- если ожидаются сильные электромаг-

нитные наводки, мы рекомендуем экра-
нированный кабель. Экран должен быть
заземлен только со стороны датчика.

- если ожидается повышенное напряже-

ние, мы рекомендуем установку прибо-
ров защиты от перенапряжения VEGA.

- в кабельном соединении следует

использовать уплотнение, подходящее
для кабеля.

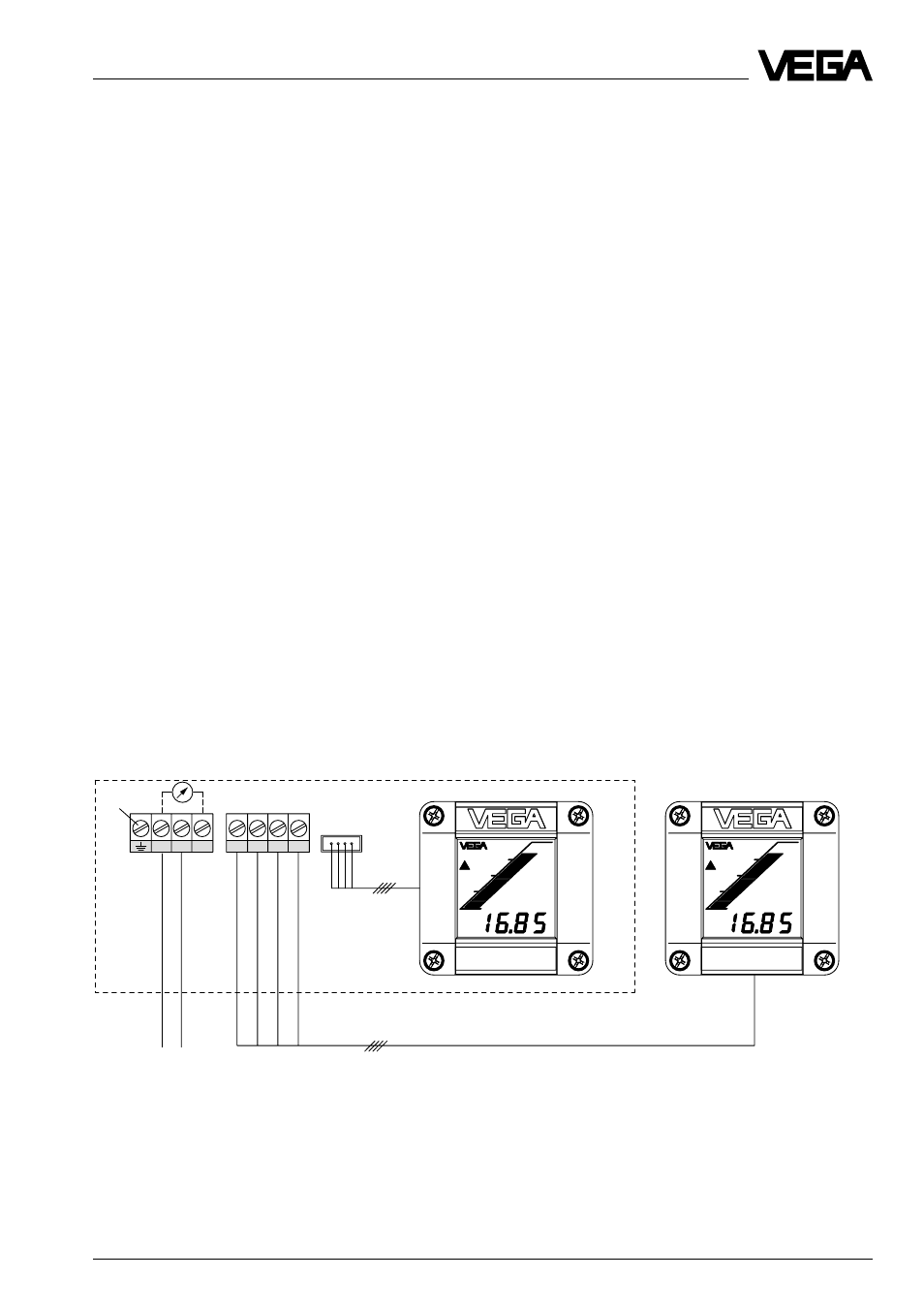

3.2 План подключения

Указание:
К клеммам 1 и 3 Вы можете подключить измеритель тока для предварительного контро-
ля выходного тока. Это измерение может происходить во время работы, не отсоединяя
питающего провода.

1)

Если используется экранированный кабель, то экран подключается с одной стороны к “земле”
клеммной коробки и земляную клемму следует заземлить снаружи на корпусе в соответствии с
инструкцией. Обе клеммы следует соединить друг с другом в корпусе.

0 - 20 bar

8

7

6

5

3

2

1

+

0 - 20 bar

VEGABAR с дисплейным модулем

rd wt vio or

Прибор измерения тока
для местного контроля

Питающее
напряжение
12 … 36 V DC
4 … 20 мA

Штепсельное
соединение

VEGADIS 10 с дисплейным
модулем

Зазем-
ление

1)

Дисплейный модуль
