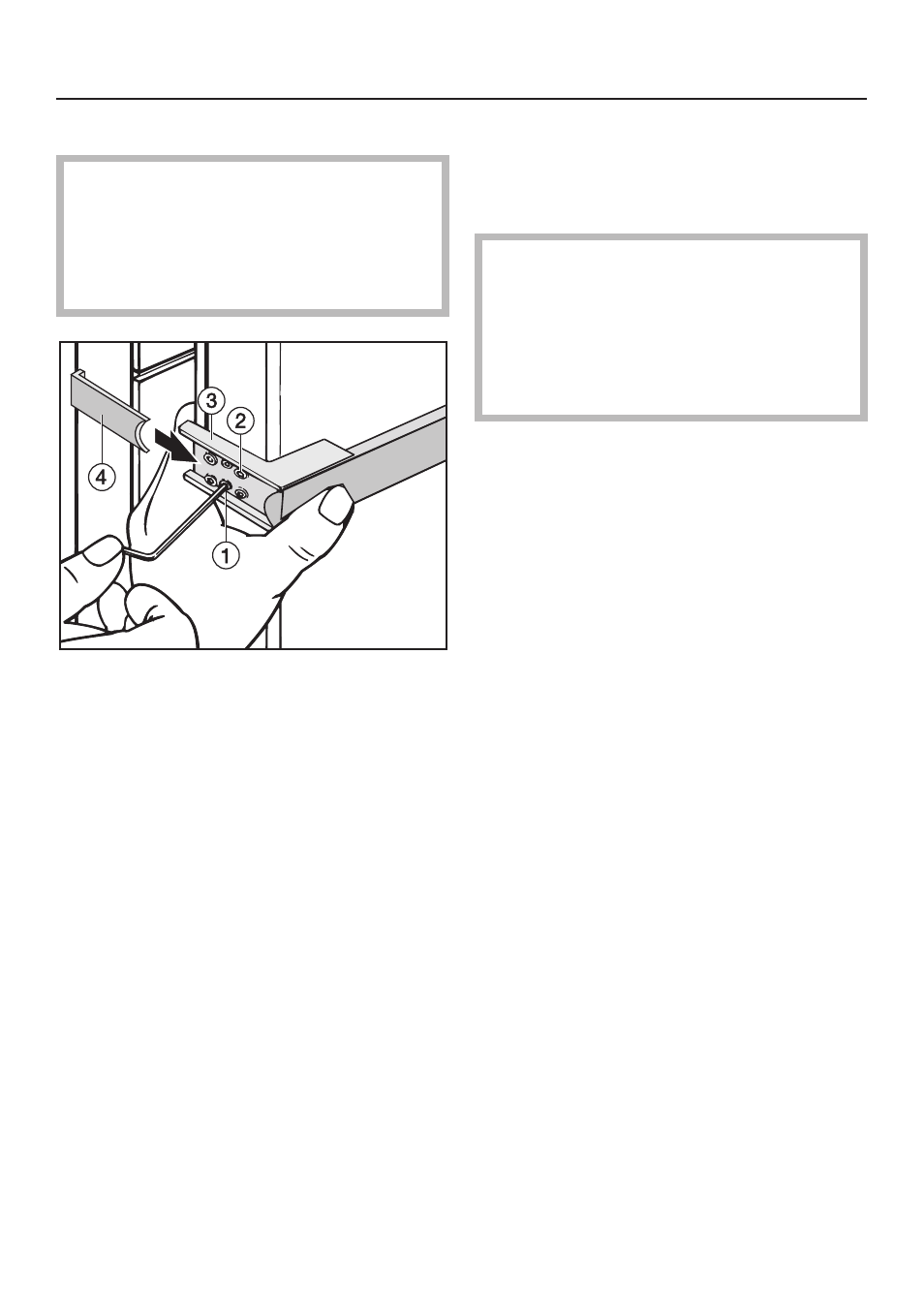

Монтаж ручки:
Обязательно учитывайте следую-
щие указания при монтаже двер-
ной ручки, так как при неправиль-
ном выполнении монтажа можно
повредить дверное уплотнение.
^ Приверните дверную ручку с по-
мощью обоих передних шурупов
b
сначала неплотно на противопо-
ложной стороне.
Крепежная пластина
c должна так
прилегать к корпусу дверцы, чтобы
при закрытом положении дверцы
пластина находилась на одной линии
с внешней стенкой прибора.
Если это не так, то
^ вверните оба предварительно
смонтированных установочных
винта
a с помощью ключа с шес-
тигранником настолько, чтобы
крепежная пластина
c
образовывала нужный угол.
^ Затяните все 4 шурупа b до отка-
за.
^ Задвиньте боковую деталь ручки
d в направлении от прибора на на-
правляющую крепежной пластины
до четкой фиксации.
Обязательно проследите за тем,
чтобы боковая деталь ручки
d
при открывании дверцы не каса-
лась дверного уплотнения. Иначе
возможны серьезные повреж-
дения уплотнения!
Если это так, то
^ выровняйте крепежную пластину
c еще раз с помощью
установочных винтов
a, чтобы
пластина и боковая деталь ручки
d имели соответствующий угол, и
боковая деталь не касалась уплот-
нения при открывании дверцы.
