Изменение навески дверцы – Инструкция по эксплуатации Miele FN 14827 S ED
Страница 48

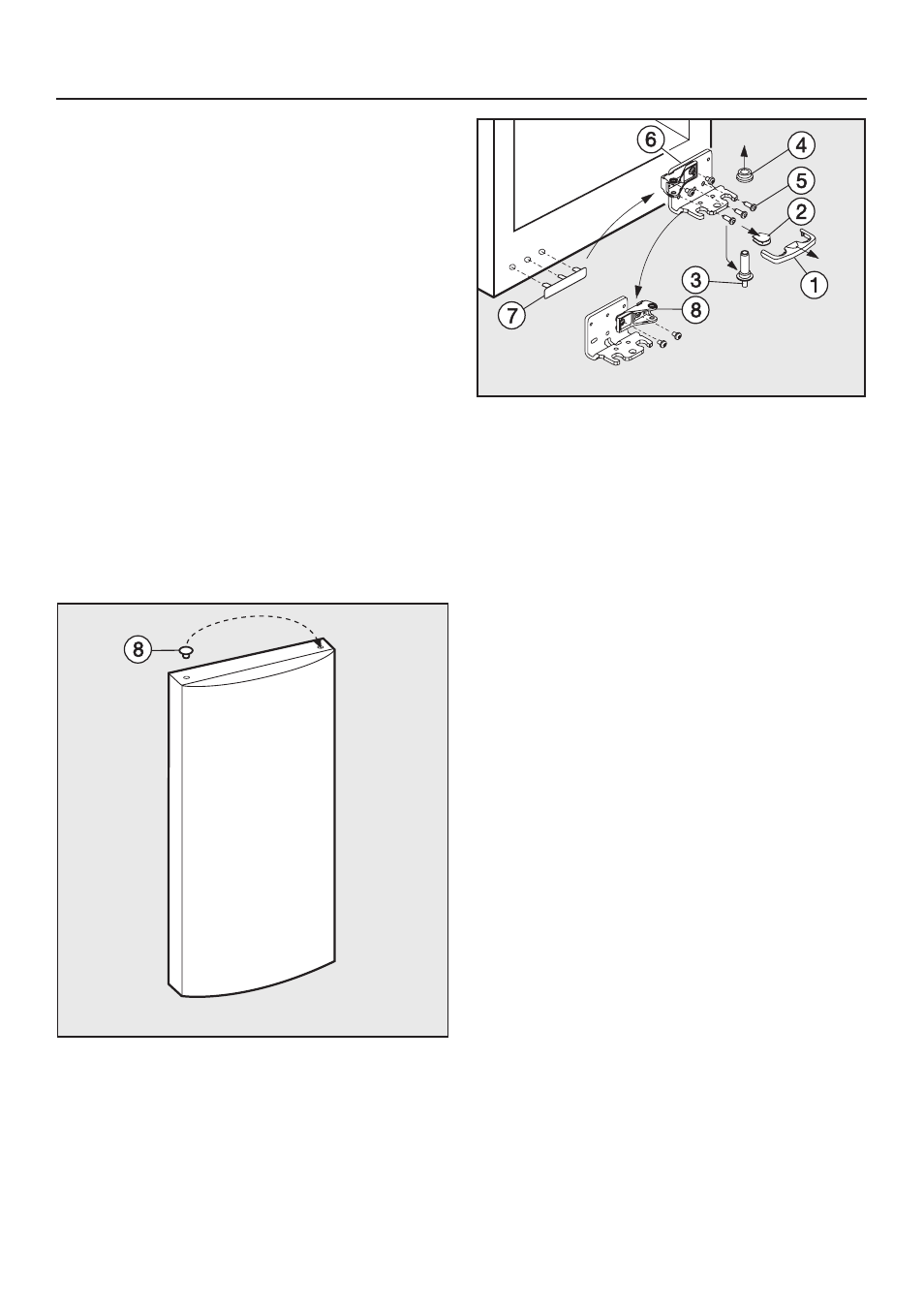

^ Отделите держатель f от детали
облицовки
e, сдвинув его немного
влево, а затем снимите держа-
тель, направляя его вперед.
^ Поверните держатель f на 180°.
^ Насадите деталь облицовки e
спереди на держатель
f и сдвинь-
те ее вправо. Надпись должна чи-
таться.
^ Снимите деталь облицовки g, по-
верните ее на 180° и введите ее в
паз сбоку, на противоположную
сторону.
^ Деталь облицовки e вместе с дер-
жателем
f введите в паз сбоку,
на противоположную сторону.
^ Снимите заглушку h с подшипни-
ковой втулки в дверце и поставьте
заглушку на противоположную
сторону.
^ Снимите деталь облицовки a, на-
правляя ее вперед.
^ Снимите облицовочную деталь b
внизу.
^ Осторожно наклоните прибор с
участием другого человека назад и
выньте ось подшипника
c,
вытянув ее вниз.
^ При этом обратите внимание на
гильзу шарнира
d.
^ Отвинтите шурупы e и снимите
кронштейн подшипника
f.
^ Снимите деталь облицовки g и по-
ставьте ее на противоположную
сторону.
^ Приверните кронштейн подшипни-
ка
f на противоположной стороне
обоими внешними шурупами.
Оставьте средний шуруп без ис-
пользования, только так можно бу-
дет позднее выровнять дверцу
прибора через внешние удлинен-
ные отверстия!
Изменение навески дверцы
48
