Подключение колонок
Перед выполнением подключений выключите все оборудование и ознакомьтесь с соответствующими разделами руководств по
эксплуатации.
Не подключайте аппарат к электрической сети до тех пор, пока не будут выполнены все остальные подключения.

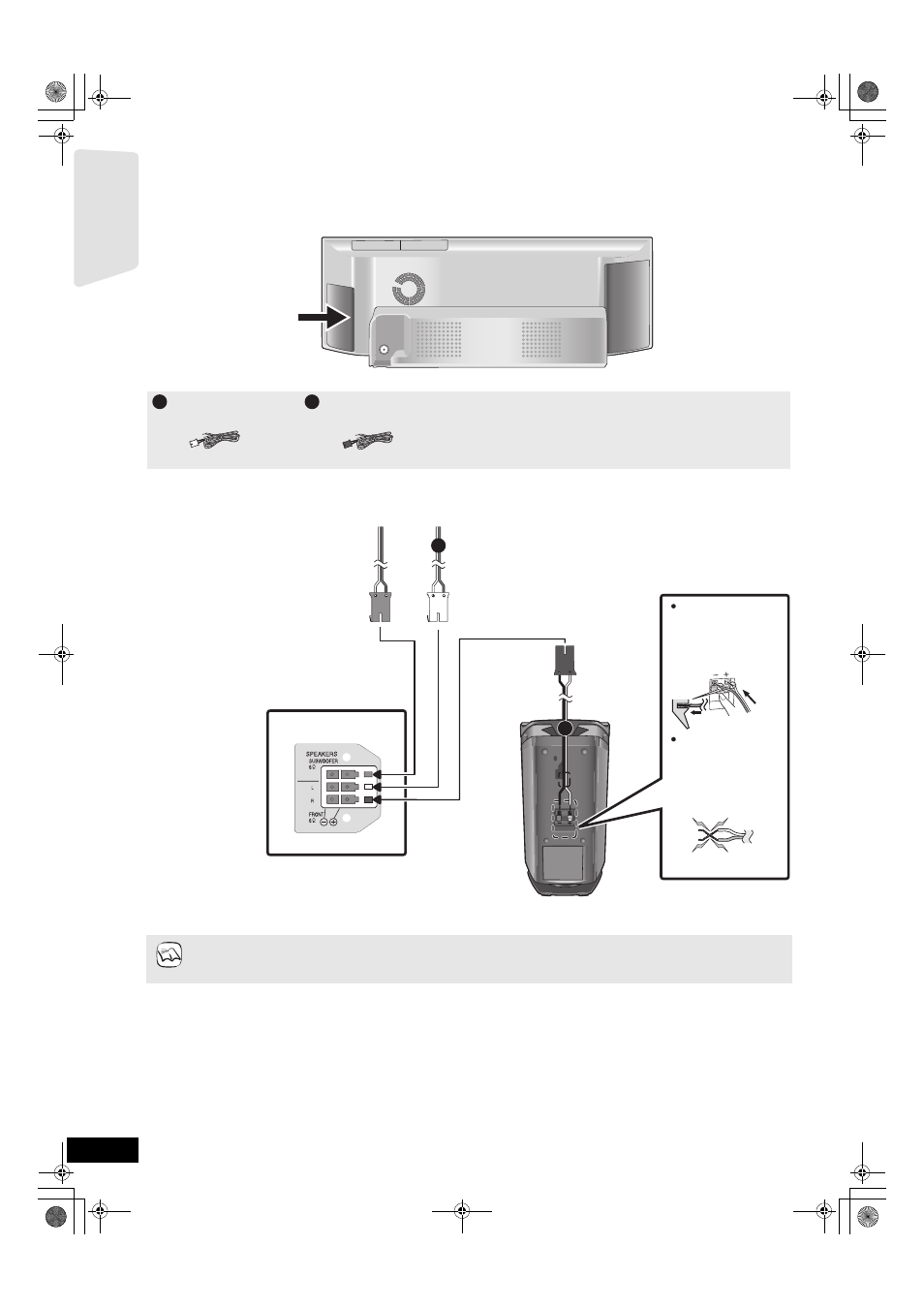

Пример расстановки
FM
ANT
75
Ω
Основной блок
2
1
Кабель динамика для
переднего динамика
(L-левого) (Белый)
Кабель динамика для
переднего динамика
(R-правого) (Красный)
Подсоедините штекеры к разъемам того же цвета.
Для удобства при выполнении подключений рекомендуется использовать идентификационные кабельные маркеры
(наклейки).
1
2
: Белый
: Cиняя линия
SUBWOOFER
FRONT
FRONT
Белый
(L)
Фиолетовый
Вставьте провода
полностью, не
переходя на
участки без изоляции.
Красный
(R)
Подайте вперед!
Не допускайте пересечения
(короткого замыкания) или
нарушения полярности
проводов акустических
колонок, т.к. это может
вызвать повреждение
колонок.
НЕПРАВИЛЬНО
Основной блок
Колонки объемного звучания (R)
ПРИМЕЧАНИЯ
Начало работы
