Справочное руководство по управлению
(аппарат)
1 Переключатель режима ожидания/включения (
Í/I) (> 12)
Нажмите для переключения аппарата из активного режима в
режим ожидания или обратно. В режиме ожидания устройство
продолжает потреблять незначительное количество энергии.
2 Индикатор режима ожидания/включения
Индикатор вспыхивает при включении аппарата и его переходе
в дежурный режим.
3 Открытие или закрытие раздвижной дверцы со стороны iPod
(> 12)
4 Пропуск или замедленное воспроизведение (> 17)/Выбор
радиостанции (> 24)
5 Выбор источника (> 14)
[BD/SD]: BD/DVD
)SD
[iPod]: IPOD
Индикация “SD” не появится на экране аппарата, если SD карта
не вставлена в слот для SD карт.
6 Стоп (> 17)
7 Пауза (> 17)
8 Пуск воспроизведения (> 16)
9 Настройка громкости аппарата. (> 17)
: Открытие или закрытие раздвижной дверцы со стороны диска
(> 12)
; Выбор источника (> 14)
[RADIO/EXT-IN]: FM
)USB )AUX )D-IN 1 )D-IN 2
Индикация “USB” не появится на дисплее аппарата, если
устройство USB не вставлено в USB порт.
< Дисплей
= Датчик сигнала пульта ДК
> iPod Стыковочный рычажок док-станции (> 28)
? Підключення iPod (> 28)
@ Лоток диска (> 12)
A Раздвижная дверца
B Док-разъем для цифрового передатчика (> 40)
C Порт USB (> 16)
D Гнездо для SD карты (> 16)
1 Разъем SPEAKERS для колонок (> 8)
2 Разъем для радиоантенны FM (> 10)
3 Охлаждающий вентилятор
4 Вход OPTICAL DIGITAL IN
Разъем 1(TV) служит для подключения телевизора. (> 9)
Разъем 2(STB) может использоваться для подключения не
только телевизора, но и другого оборудования. (> 10)
5 Подключение наушников (не входят в комплект поставки) (> 16)
6 Вход AUX (> 9)
Предусмотрено его использование не только для телевизора,
но и для другого оборудования.
7 Вход AC IN (> 11)
8 Выход VIDEO OUT (> 9)
9 Выход HDMI AV OUT (> 9)
: Порт LAN (локальной сети) (> 11)

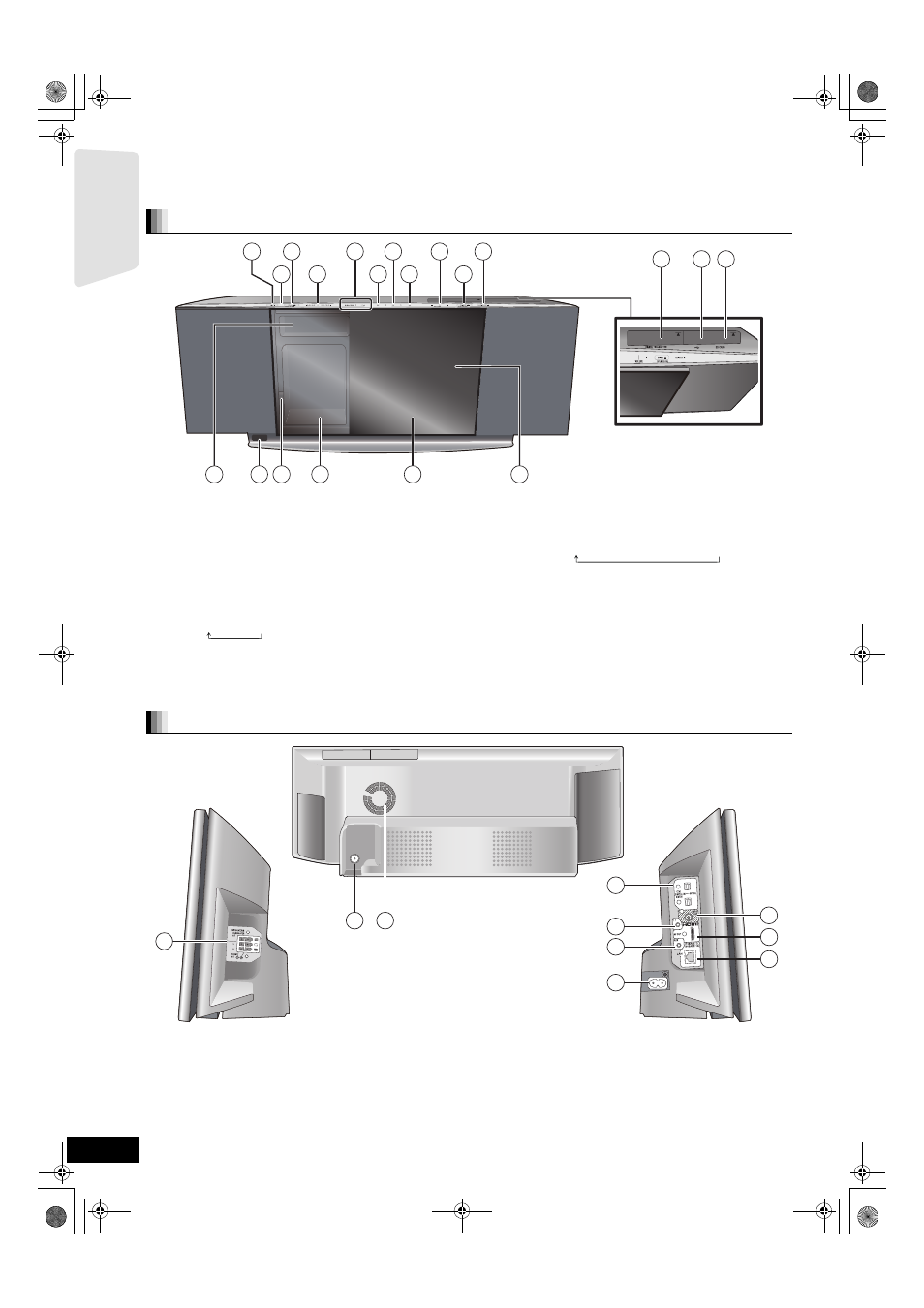

Передняя и верхняя панель
