Функция
Описание
Внутренний блок кондиционера Максимум 16 (максимум 8 групп)
Число внутренних
блоков в одной группе
от 0 до 16
Число контроллеров
ДУ в одной группе
от 0 до 2
Число системных
от 0 до 4 (включая число контроллеров ДУ в одной группе)
контроллеров в одной группе от 0 до 3 для одного контроллера ДУ.
Число внутренних блоков
взаимосвязанных с одним
вентиляционным блоком.
*1 Главный и подчиненный контроллеры системы
ПРИМЕЧАНИЕ: Нельзя использовать более одного контроллера группового ДУ для выполнения главной и подчиненной настроек
для управления одним и теми же группами. Нельзя также настраивать перечисленные ниже группы.
• Группа блоков, управляемых не главным контроллером, а подчиненным контроллером
системы.
• Общей группой управляют более двух главных контроллеров.
• Подчиненный контроллер системы, имеющий сферу управления, которая на два или более
контроллера превышает сферу управления главного контроллера.
Упр
авление системой
Число
блоков
от 0 до 16 (вентиляционные блоки некоторых типов могут работать
во взаимосвязи не более чем с 9 блоками)
При использовании системы, состоящей только
из PAC-SC30GRA, последний настраивается как
главный контроллер системы.
В этом случае групповые настройки
выполняются при помощи PAC-SC30GRA.
При использовании системы, в которой PAC-SC30GRA
управляется другим контроллером системы,
PAC-SC30GRA настраивается как подчиненный
контроллер системы. В этом случае групповые
настройки не выполняются при помощи PAC-SC30GRA.

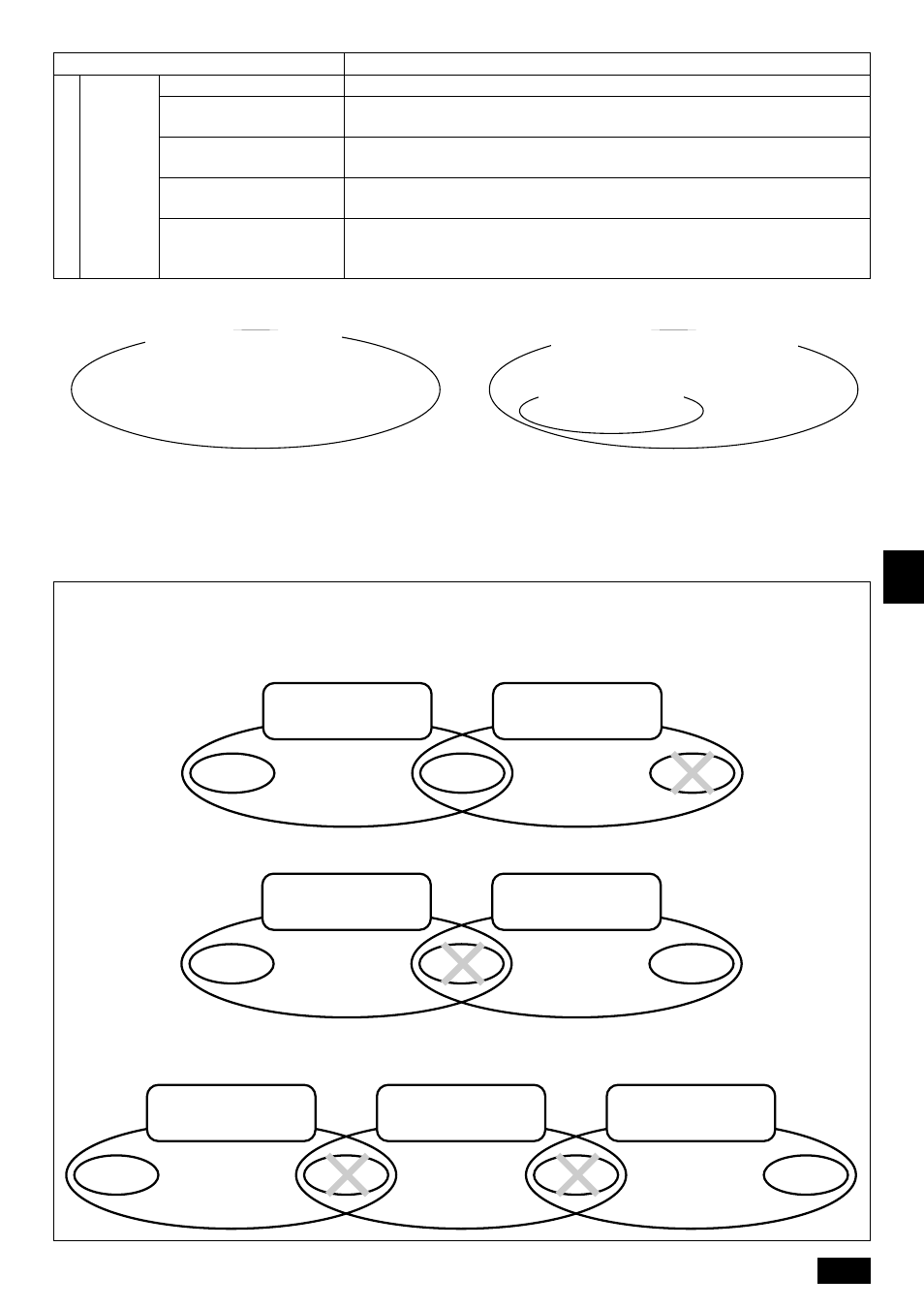

Блок
Блок
Блок
Сфера управления
PAC-SC30GRA
Сфера управления главного
контроллера системы
Сфера управления
PAC-SC30GRA
Главный контроллер
системы
Подчиненный
контроллер системы
Группа
Группа
Главный контроллер
системы 1
Главный контроллер
системы 2
Группа
Группа
Группа
Группа
Главный контроллер
системы 1
Подчиненный
контроллер системы
Главный контроллер
системы 2
Группа
Группа
Группа
Группа
