7-1-2.

Настройка взаимосвязи

Настройка взаимосвязанной работы групп с определенными блоками.

Выполняйте настройки для взаимосвязанного блока после настройки групп. Настройку
взаимосвязанного блока выполнить нельзя, если в группе, с которой настраивается
взаимосвязь, не зарегистрирован ни один блок.

1 Вызовите экран настройки взаимосвязанного блока

2 Выберите номер группы

Выберите группу, для которой регистрируется взаимосвязанный блок, таким же способом,
как для поиска и удаления.

3 Вызовите регистрируемый блок

4 Выберите адрес регистрируемого взаимосвязанного блока

5 Регистрация взаимосвязанных блоков
6 Удаление взаимосвязанных блоков
7 Подтверждение взаимосвязанных блоков

см. разделы 7-1-1 и 7-1-3.

1 Вызов экрана настройки взаимосвязанного блока

(1)

Перейдите от экрана выбора группы, показанного в 7-1-1 1, к экрану настройки
взаимосвязанного блока.
Нажмите кнопку рабочего режима

.

COLLECTIVE

GROUP

CENTRALLY CONTROLLED

ON

˚C

NOT AVAILABLE

˚C

OFF

GROUP

CHECK

FILTER

CHECK MODE

TEST RUN

ADDRESS

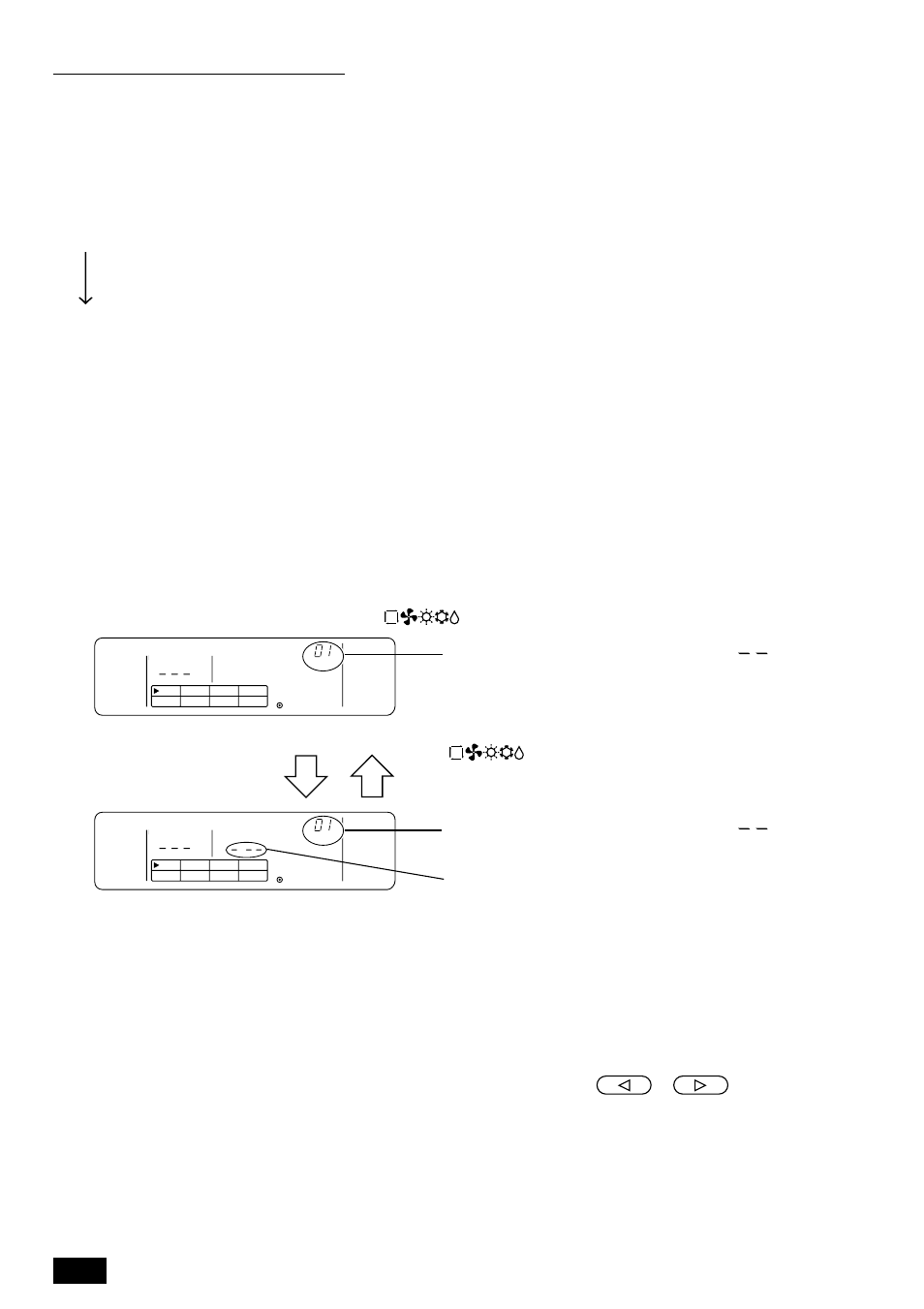

Экран режима начальных настроек

COLLECTIVE

GROUP

CENTRALLY CONTROLLED

ON

˚C

NOT AVAILABLE

˚C

OFF

GROUP

CHECK

FILTER

CHECK MODE

TEST RUN

ADDRESS

Экран настройки взаимосвязанного
блока

2 Выбор номера группы

(1)

Вызов номера группы

Вызовите номер группы, в которую регистрируется взаимосвязанный блок. Выполните те же
действия по выбору группы, что и в 7-1-1 1.

Выберите группу с помощью кнопок выбора группы GROUP

и

.

(2)

В результате выбора группы в секции дисплея “температура в помещении” появится ее
номер.

Через 2 секунды на дисплее появится [

]

Через 2 секунды на дисплее появится [

]

В этой секции дисплея отображается адрес
взаимосвязанного блока

При каждом нажиме кнопки рабочего режима

будет происходить переключение между

экраном режима начальных настроек и экраном
настройки взаимосвязанного блока.
