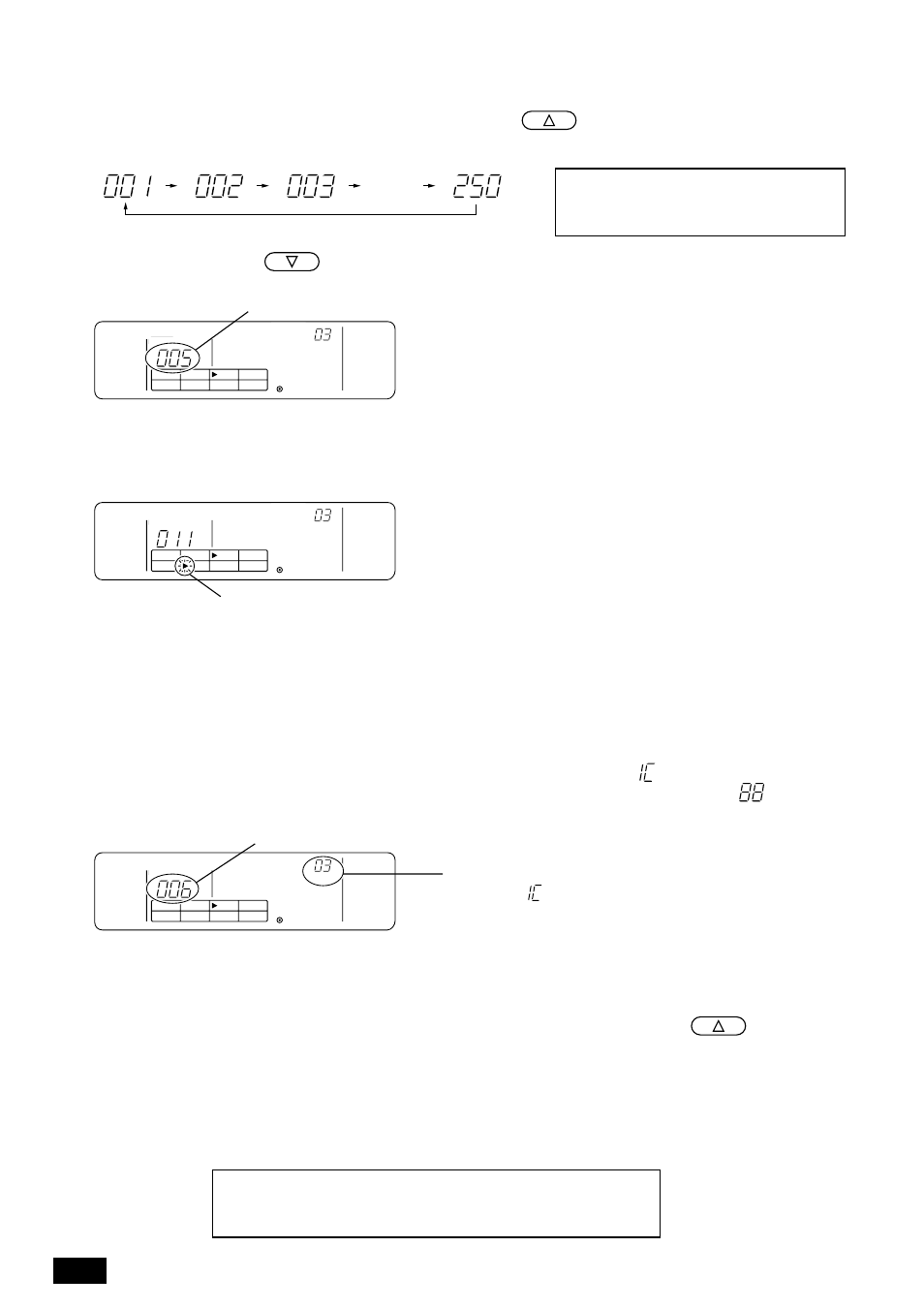

2 Выбор блока кондиционера
(1)
Выберите блок для регистрации в группе, выбранной на этапе 1.
•
При каждом нажиме кнопки задания температуры
адреса буду т изменяться в
показанной ниже последовательности в секции дисплея “заданная температура”.
”
“
•
•
•
•
”
“
”
“
”
“
• При нажиме кнопки
адреса буду т изменяться в обратной последовательности.
Секция дисплея “заданная температура” – отображается адрес
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
(2)
Выбор регистрируемых блоков
•
После регистрации выбранного блока в одной из восьми групп, управляемых данным
оборудованием, на дисплее будет отображаться следу ющая информация.
Пример:
Блок 011 вызван с группой 3
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Курсор мигает. Это означает, что данный блок зарегистрирован, в данном случае, в
группе 6.
3 Регистрация блоков в группах
(1)
Регистрация выбранных блоков в группах
•
Выбрав (вызвав на дисплей) номер группы и адрес блока на этапах 1 и 2, нажмите кнопку
тестового прогона TEST RUN.
•
Этой операцией завершается регистрация блока.
•
При правильном выполнении регистрации на дисплее появится [
] или другой тип блока.
Если регистрация выполнена неправильно, вместо типа блока будет мигать [
].
Адрес регистрируемого блока
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
(2)
Регистрация других блоков
* Если по завершении регистрации нажать кнопку задания температуры
, на дисплее
появится последующий адрес. Для завершения регистрации этого нового блока повторите
действия 2 и 3.
ПРИМЕЧАНИЕ: Регистрировать необходимо не только внутренние блоки кондиционеров, но и
контроллер ДУ и контроллер подчиненной системы при их настройке.
Регистрация нескольких групп возможна только на адрес контроллера системы.
Каждый контроллер
Внутренний блок:
IC
Контроллер ДУ:
RC
Контроллер системы:
SC
Внутренний блок:
001 – 050
Контроллер ДУ:
110 – 200
Контроллер системы: 201 – 250
При правильном выполнении регистрации на дисплее
появится [
] или другой тип блока
Экран завершенной регистрации. Внутренний
блок кондиционера с адресом 006
зарегистрирован в группе 3.
