75
Глава 6 Визуальный локатор
повреждений
Рефлектометрические модули содержат визуальный локатор
повреждений, посылающий красный световой сигнал в волоконно-
оптическую линию. VFL позволяет быстро проверить целостность
оптоволокна, идентифицировать разъемы и найти повреждения
оптоволокна и разъемов. Красный световой сигнал регистрируется
в конце оптоволокна и в обрывах, трещинах и крутых изгибах
волоконно-оптической линии.
Использование VFL
На рис. 25 представлено оборудование, используемое вместе
с визуальным локатором повреждений.

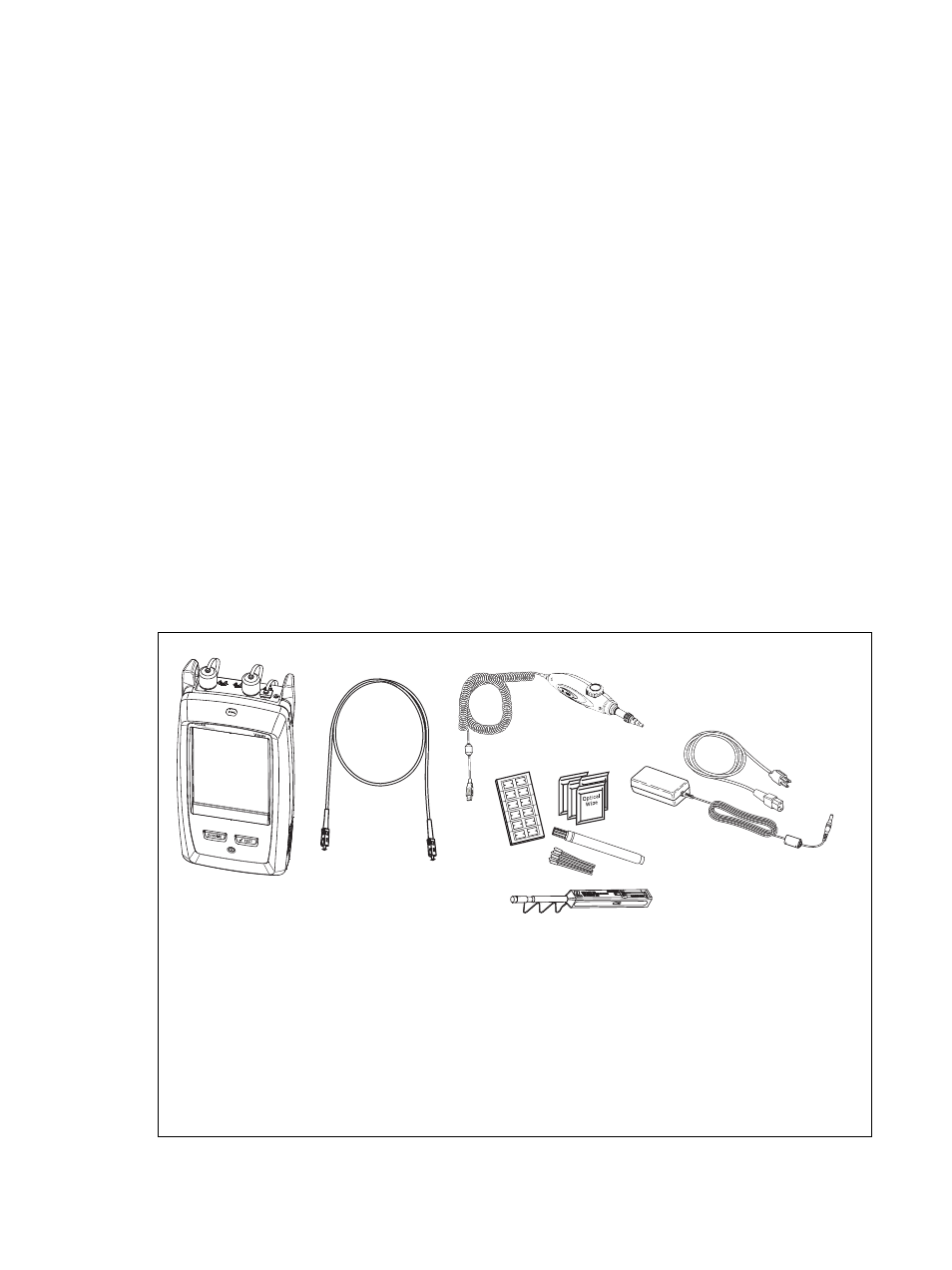

Рис. 25. Оборудование для тестирования с использованием визуального
локатора повреждений
GPU37.EPS
Блок Versiv с установленным в него
рефлектометрическим модулем
Один коммутационный шнур для
подключения тестера к волоконно-
оптической линии (дополнительно)
Видеодатчик с USB-разъемом
(показана модель DI-1000)
Средства для очистки волокна
Адаптер переменного тока с
сетевым шнуром (дополнительно)
A
B
D
E
C
