Глава 3. Рефлектометр
Результаты OTDR
57
GUK22.EPS

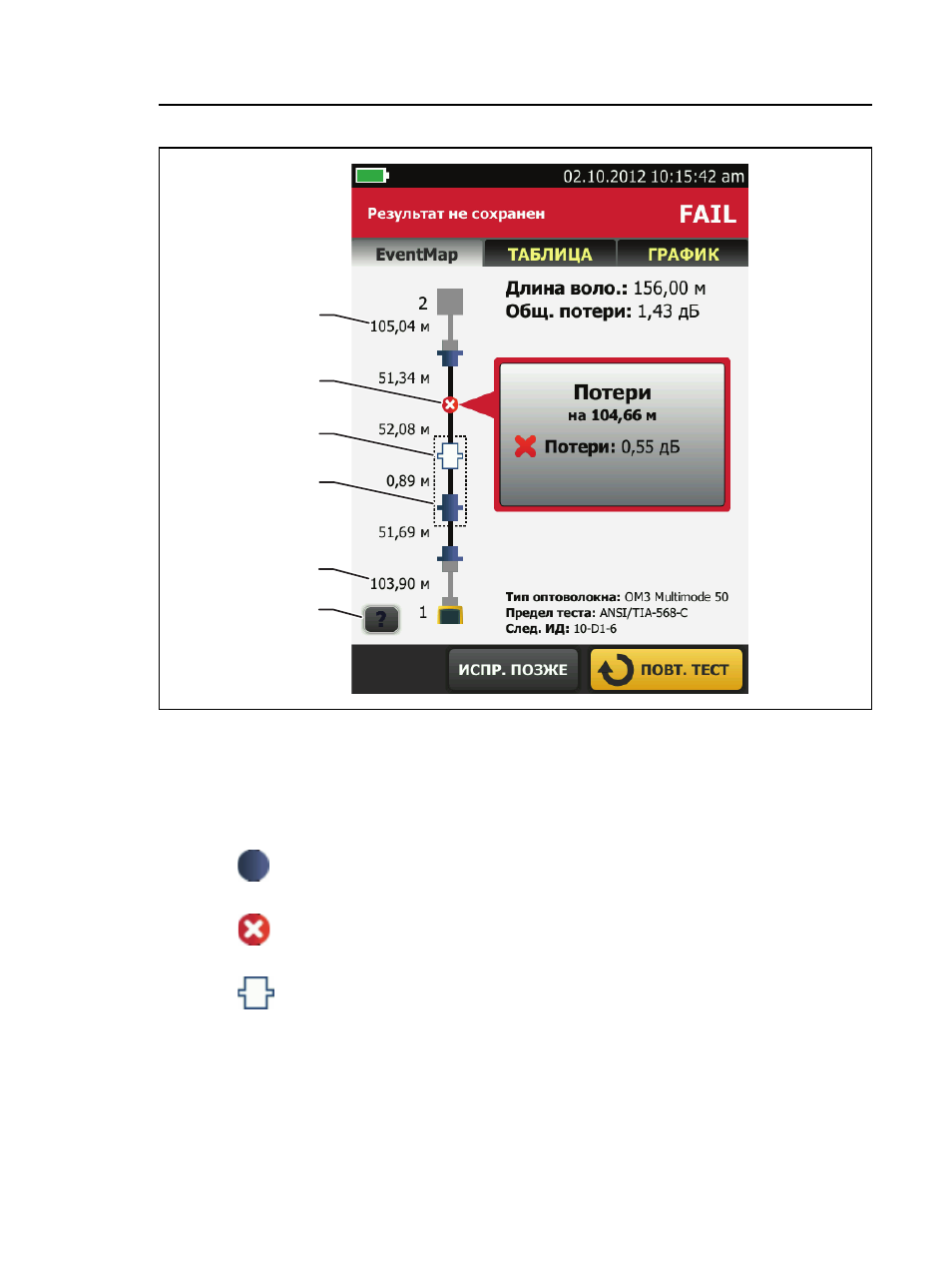

Рис. 17. EventMap, пример 2
Длина шнура приема (сверху) и шнура запуска (снизу).
Событие потери, например, сращивание или изгиб:
: результаты измерений события укладываются в заданные
пределы.
: один или несколько результатов измерений для события
выходят за предел.
: событие скрыто предшествующим событием.
На схеме отображается пунктирная линия вокруг скрытых событий и
события, которое их скрывает. Тестер объединяет сведения о
потерях для всех событий, окруженных пунктирной линией. Для
просмотра объединенных сведений о потерях, коснитесь события,
которое скрывает другие события (
). Тестер не отображает
измерения потерь для скрытых событий.
A
C
A
B
D
E
