Рефлектометр OptiFiber Pro
Руководство пользователя
72
GUK25.EPS

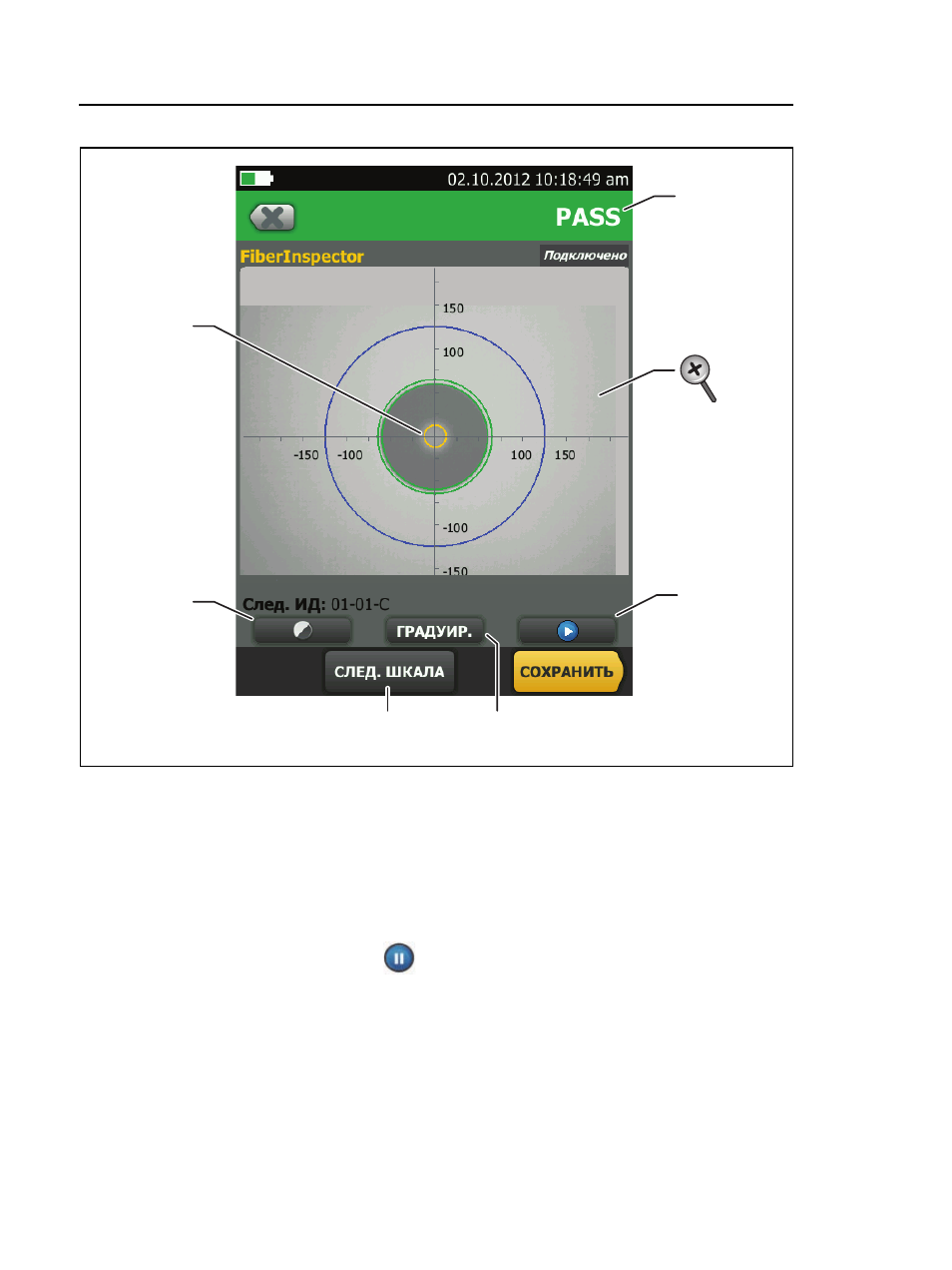

Рис. 24. Изображение FiberInspector со шкалами измерений
(показано оптоволокно с жилой 50 мкм)
Примечание
Чтобы отобразить кнопки осей измерения и шкалы
жил или изменить масштаб экрана, необходимо
вначале коснуться
для переключения экрана
в статичный режим.
Можно использовать круглые, горизонтальные и вертикальные
шкалы для измерения размера жилы оптоволокна и оболочки
кабеля. Можно также измерить размер частиц, царапин и других
дефектов торца оптоволокна.
B
A
D
C
F
E
