ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подсоединение громкоговорителей
16
Ваш DVD проигрыватель обеспечивает оптимальное
качество звука, когда импеданс (сопротивление)
используемых громкоговорителей соответствует
параметрам усиления.
Минимальное сопротивление для каждого из пяти
сателлитных громкоговорителей - 4 Ом; для
сабвуфера 8 Ом;
Если Вы хотите использовать только один
громкоговоритель или слушать монофоническую
м у з ы к у,
н е
п о д с о е д и н я й т е
п а р а л л е л ь н о
громкоговорители к левому и правому терминалам.
Пояснения смотрите на рисунке.
1.
Снимите приблизительно
изоляции кабеля (Рис.1).
2.
Закрутите конец провода (Рис.2).
3.
Откройте блочный кабельный соединитель нажатием
на наконечник (Рис.3).
4.
Вставьте конец кабеля в разъем (Рис.4).
5.
Освободите наконечник; убедитесь, что кабель прочно
вошел в разъем (Рис.5).
Важно

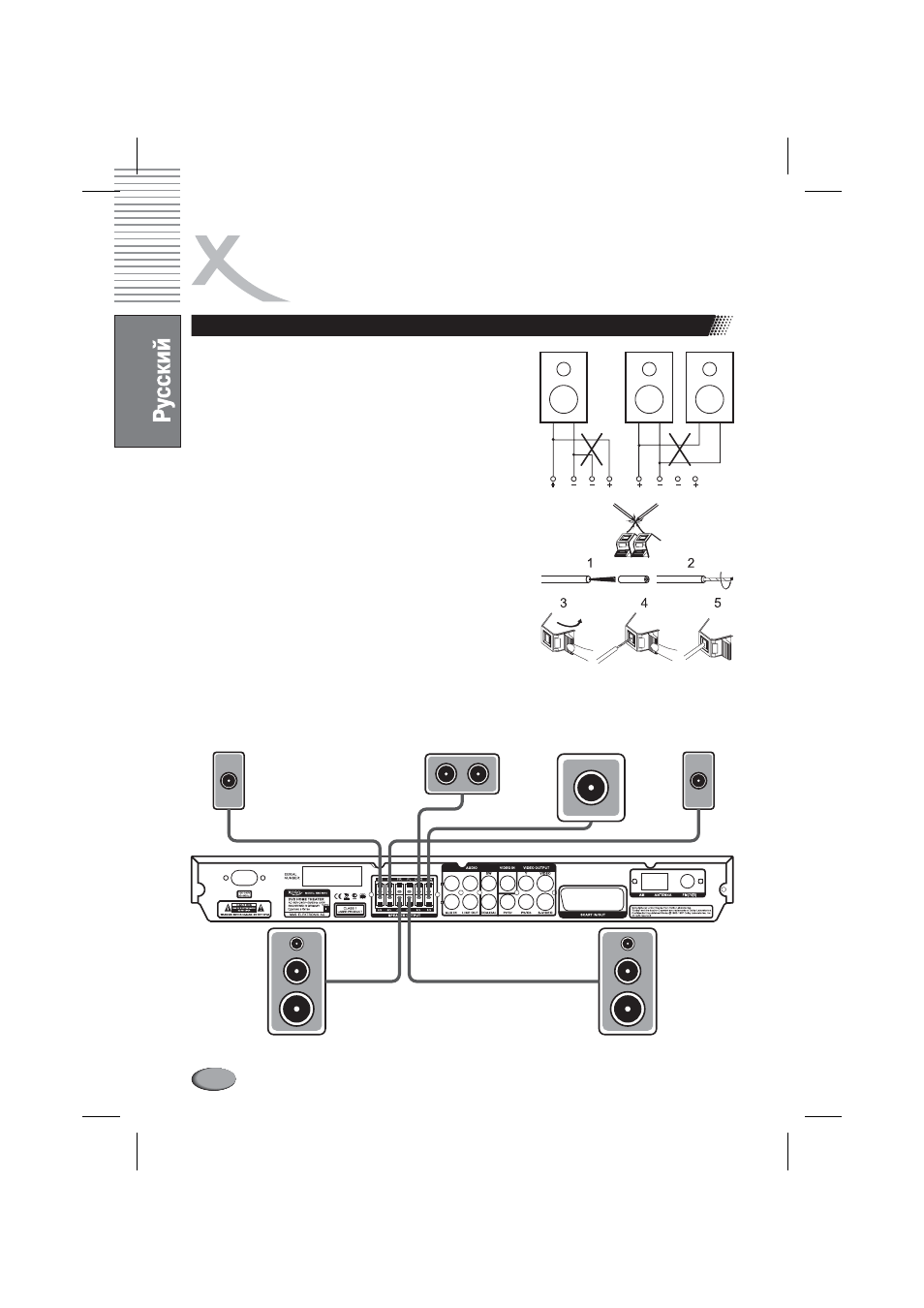

Подсоединение кабелей громкоговорителей
l
l
УСИЛИТЕЛЬ
САБВУФЕРА
ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
Примечание: Чтобы избежать короткого замыкания и повреждения схемы, нужно правильно
сориентировать и у кабелей громкоговорителей.
+ -
