Страница 13
DVD проигрыватель

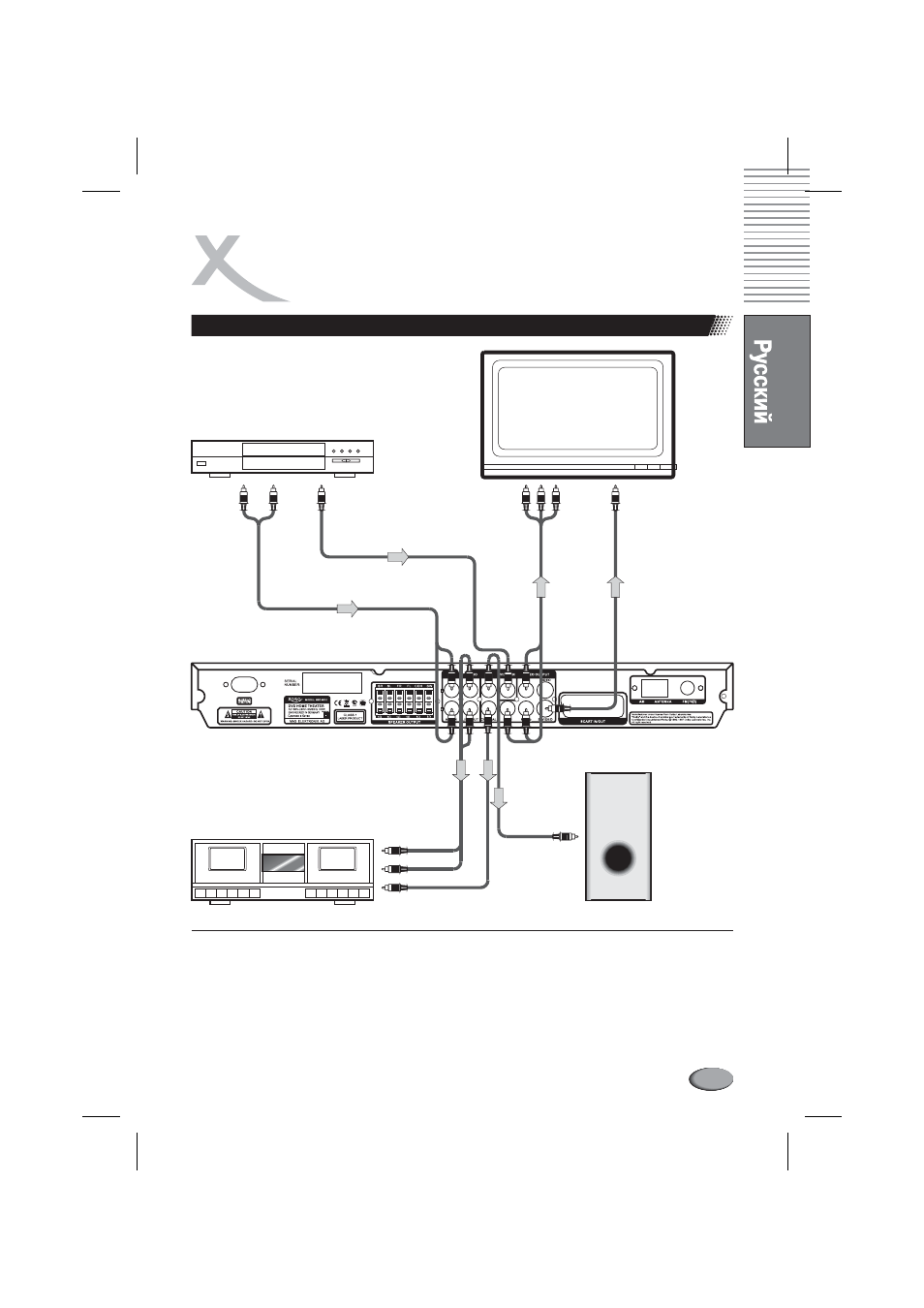

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
13
КОМПОНЕНТНЫЙ
ВИДЕО
ВЫХ
ОД
S-V
IDEO
ВЫХ
О
Д
Проигрыватель
СТЕРЕО АУДИО ВХОД
КОМПОЗИТНЫЙ ВИДЕО ВХОД
Рекордер
Активный сабвуфер
(покупается отдельно)
СТ
ЕРЕО
А
УД
И
О
ВЫХ
О
Д
КОАКСИАЛЬНЫЙ АУДИО
ВЫХОД
ЛИНЕЙНЫЙ
ВЫХ
О
Д
НА
САБВ
У
ФЕР
Notes:
l
l
l
Разъемы у DVD проигрывателя находятся на тыловой панели. Внимательно читайте и следуйте
инструкциям пользователя у видео и аудио устройств, которые хотите подсоединить к этому
проигрывателю; Не подсоединяйте аппаратуру к электросети, пока всё не будет должным образом
соединено;
Красный разъем (обозначенный R) используется для подсоединения правой колонки. Белый разъем
(обозначенный L) используется для подсоединения левой колонки. Желтый разъем для видео сигнала.
Убедитесь в правильном соединении. Неправильное подсоединение может стать причиной шума,
плохого изображения или стать причиной поломки аппаратуры;
Не перекручивайте AV шнур с другими кабелями, такими как шнур электропитания или шнуры
громкоговорителей, так как это может стать причиной плохого изображения и/или некачественного
звука.
