Задняя панель – Инструкция по эксплуатации Xoro HSD 6010
Страница 10
DVD HOME THEATER
2
SR
SL
FR
FL
CEN
SW
SPEAKER OUTPUT
AUDIO
VIDEO IN
VIDEO OUTPUT
SW
AUX IN
LINE OUT COAXIAL
Pr/Cr
Pb/Cb
S-VIDEO
VIDEO
Y
SCART IN/OUT
AM
ANTENNA
FM(75
)
Ohm
HSD 6010

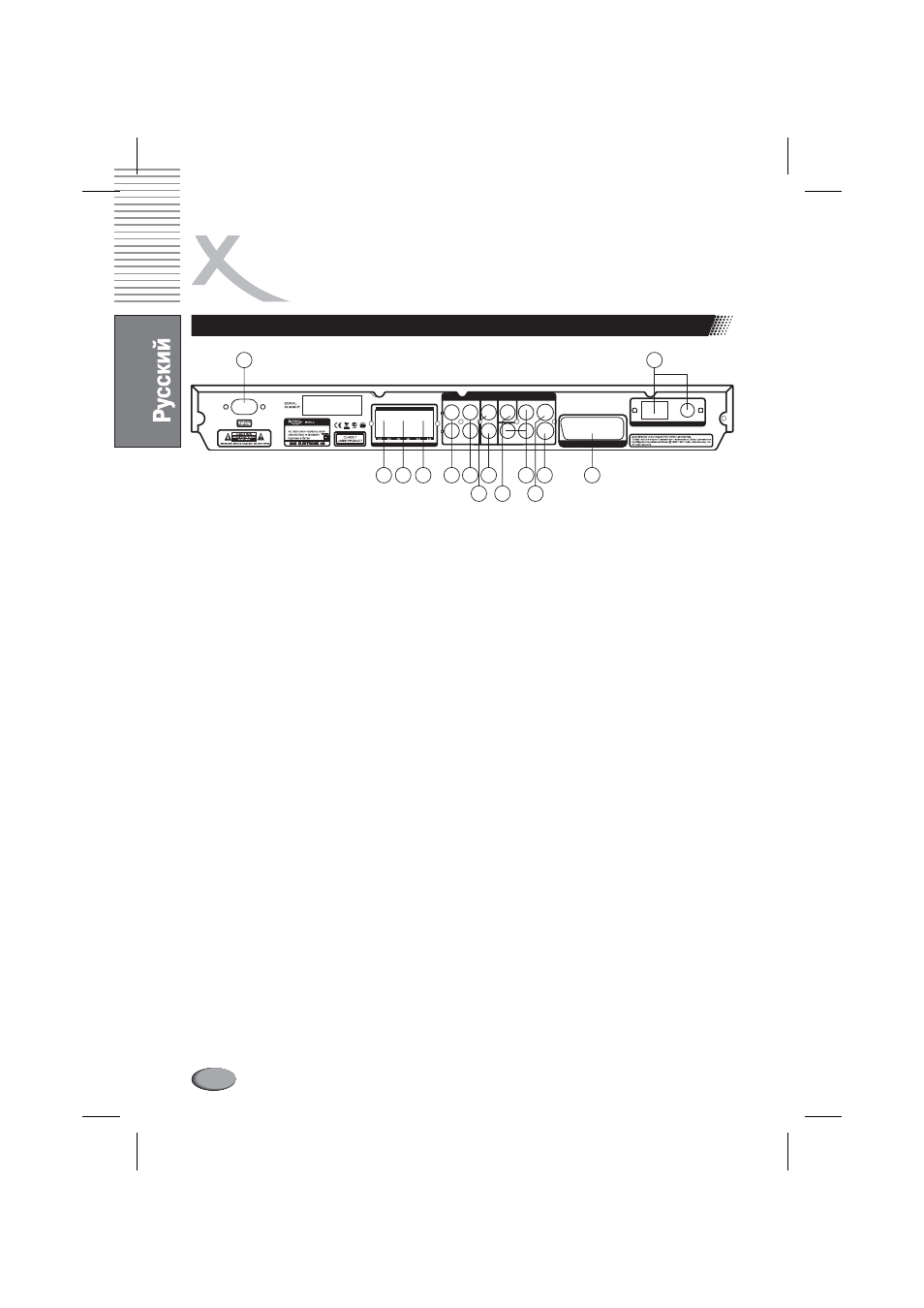

КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Задняя панель
10
3
4
5
14
6
7
8
9
12
13
10
11
1
2
1. Разъем электропитания
2. Антенна
3. Тыловые каналы
4. Фронтальные каналы
5. Центральный канал иканал сабвуфера
6. AUX IN.
7. LINE OUT.
8. SW.
9. COAXIAL.
10. VIDEO IN.
11. Y, Cb/Pb, Cr/Pr.
12. VIDEO.
13. S-VIDEO
14. Разъем SCART.
Разъем для подключения сетевого шнура. Перед подключением сетевого шнура к
р озет к е эл е к т р о п и та н и я п р о ве р ьте цел о с т н о с т ь е го в и л к и . Н е д о п ус к а й те
п е р е к ру ч и ва н и я ш н ур а и л и е го з а ж и м а п о с то р о н н и м и п р ед м ета м и . В а ш а
электрическая сеть должна удовлетворять следующим параметрам: переменный ток
100-240 В, частота 50~60Гц.
Разъемы для подключения FM/AM антенны.
Четыре разъема для подключения левого и правого тыловых громкоговорителей
окружающего звучания.
Четыре разъема для подключения левого и правого фронтальных или основных
громкоговорителей.
Четыре разъема для подключения центрального громкоговорителя и сабвуфера.
Стерео вход: левый и правый каналы.
Линейный стерео выход: левый и правый каналы.
Выход сигнала сабвуфера.
Коаксиальный цифровой аудио выход.
Композитный видео вход.
Компонентный видео выход.
Композитный видео выход.
видео выход.
