Инструкция по эксплуатации Dell UPS 5600R
Страница 30
30
|
Установка
6
Подключите входной и заземляющий провода к клеммной колодке в соответствии с
Рисунок 19 и Таблица 1.
Положение клеммы
1
3
2

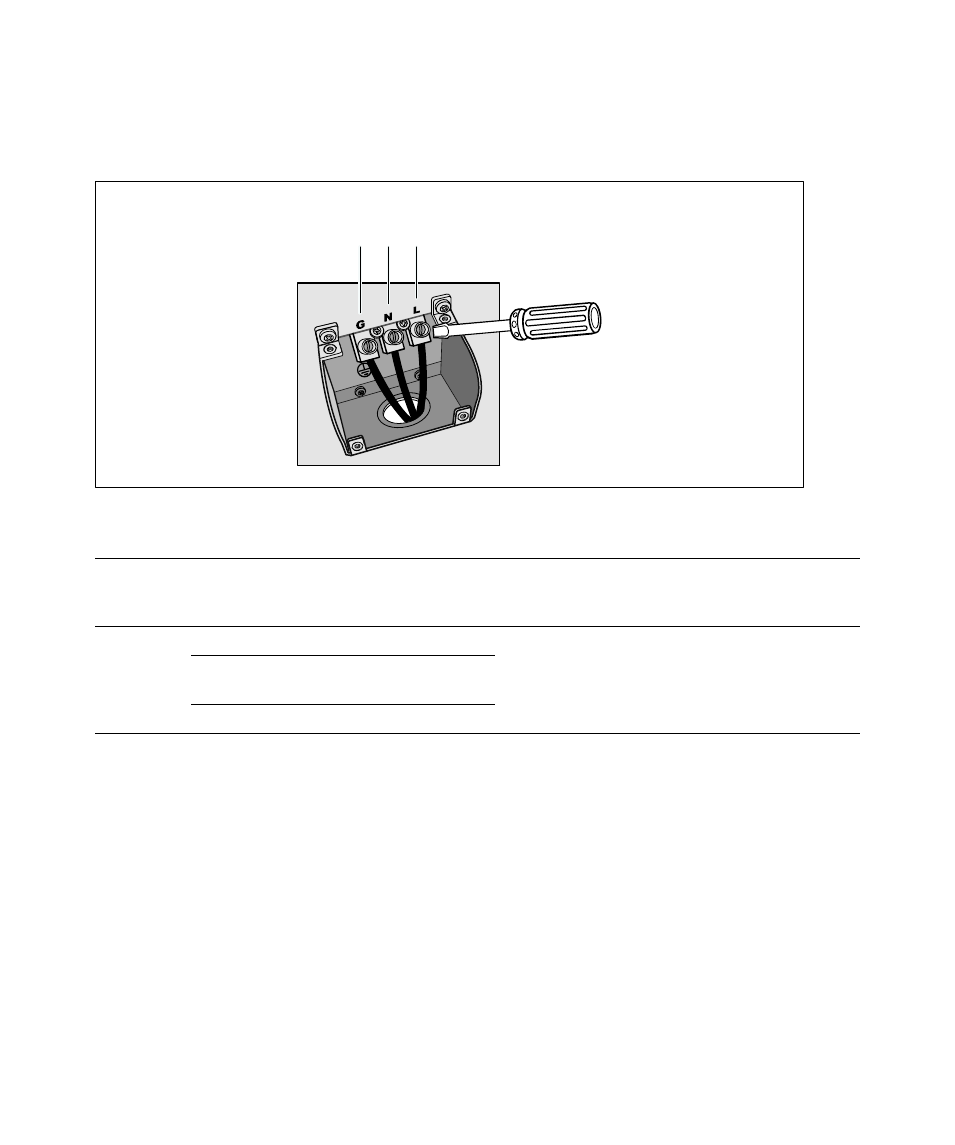

Рисунок 19. Входная клеммная колодка ИБП
Таблица 1. Характеристики электропроводки
Функция
провода
Положение
клеммы
Коммутируемая
функция ИБП
Номинальное
сечение
клеммного провода*
Момент затяжки
Входной
сигнал
1
Заземление
5,26-16 мм
2
(10-6 AWG -
американский калибр
кабеля)
2,49 Нм
(22 фнт дюйм)
2
L2/нейтральный
вход
3
L1 вход
* Обеспечить минимально допустимое значение:
S 10 Характеристика проводов заземления оборудования по AWG, 75_C, медный провод,
минимальное требование
S 8 Характеристика проводов входной линии и нейтрали по AWG, 75_C, медный провод,
минимальное требование
7
Снимите крышку клеммной колодки.
8
Переходите к разделу «Первичный запуск ИБП».
