Установка
ПРЕДУПРЕЖДЕНИЕ:
Контур REPO представляет собой защитную низковольтную
(SELV) цепь IEC 60950. Эта цепь должна иметь усиленную изоляцию, чтобы быть
изолированной от всех силовых цепей.
ВНИМАНИЕ:
Цепь REPO не должна быть соединена ни с какими силовыми цепями.
Необходима усиленная изоляция внешней сети. Номинальные значения для цепи REPO
составляют 24 В пост. тока и 20 мА. Выключатель не должен подключаться ни к какой
другой цепи. Для правильной работы сигнал REPO должен оставаться активным не
менее 250 мс.
ВНИМАНИЕ:
Для гарантированного отключения питания нагрузки при срабатывании
REPO при любом режиме работы ИБП необходимо также одновременно производить
отключение входного питания ИБП.
ПРИМЕЧАНИЕ:
Для Европы требования к аварийному выключателю указаны в документе
HD-384-48 S1 «Электрическое оборудование зданий, часть 4: Защита в целях безопасности,
раздел 46: Изоляция и выключатели».
Соединения REPO
Функция провода
Номинальное сечение
клеммного провода
Рекомендуемое сечение провода
REPO
4-0,32 мм
2
(12-22 AWG)
0,82 мм
2
(18 AWG)
ПРИМЕЧАНИЕ:
Для работы ИБП эти контакты должны быть открыты. Если короткое
замыкание соединительных контактов REPO приведет к отключению ИБП, перезапустите
ИБП, открыв соединительные контакты REPO и включив ИБП вручную. Максимальное
сопротивление в закороченном контуре составляет 10 Ом.
ПРИМЕЧАНИЕ:
Всегда тестируйте функцию REPO перед подключением критической
нагрузки во избежание случайного отключения нагрузки.
Если установлен,
уберите переключатель

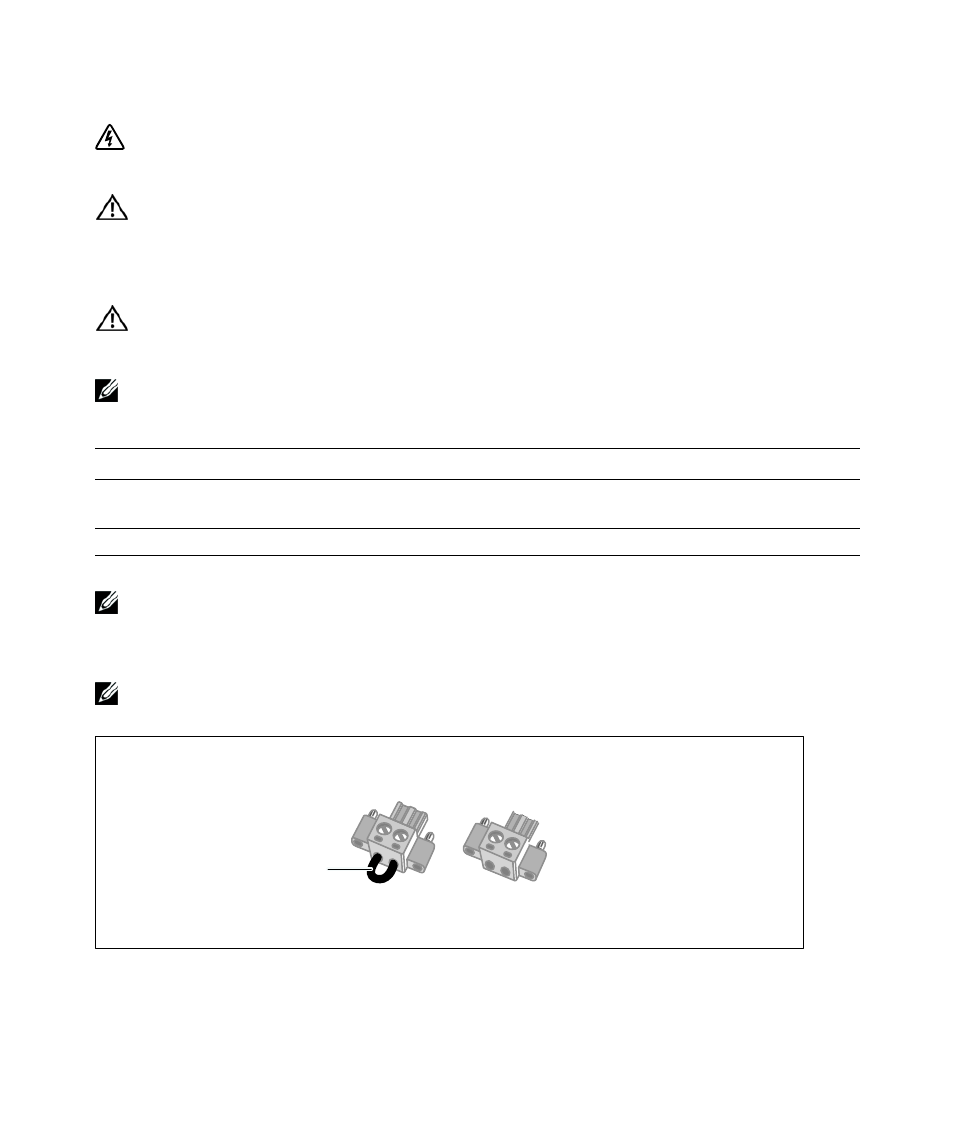

Рисунок 16.Соединитель REPO
