Инструкция по эксплуатации Dell UPS 5600R
Страница 29
29
Установка
|
Для жесткого подключения входа ИБП:
1
Выключите подачу тока от сети к точке распределения, где будет произведено
подключение ИБП. Убедитесь наверняка в отсутствии электропитания.
2
Удалите крышку клеммной колодки (четыре винта) и сохраните ее.

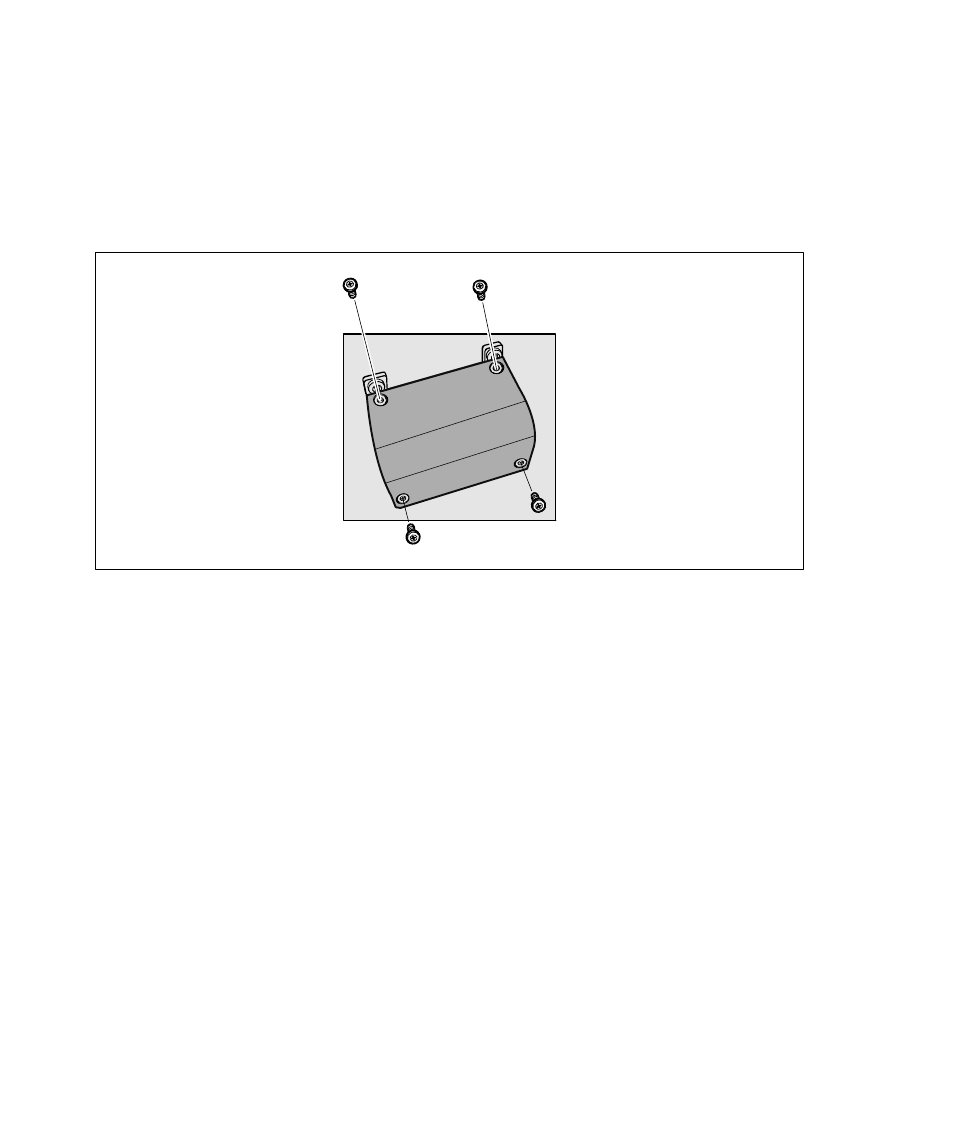

Рисунок 18. Удаление крышки клеммной колодки
3
Проделайте отверстие в крышке клеммной колодки для входного кабелепровода
при помощи дыропробивного пресса или аналогичного устройства. Отверстие
принимает кабелепровод IMC 3/4 дюйма или 1 дюйм.
4
Протяните входной провод через кабелепровод, оставив около 0,5 м открытого
провода. Прикрепите гибкий металлический штуцер к концу кабелепровода.
5
Протяните кабелепровод через систему внутренней проводки и прикрепите
металлический штуцер к панели. Зачистите конец каждого входящего провода на
1,5 см (0,5”).
