Вентилятор и радиатор процессора в сборе
Руководство по обслуживанию Dell™ Inspiron™ 1090
Извлечение вентилятора процессора /радиатора в сборе
Извлечение вентилятора процессора /радиатора в сборе
Извлечение вентилятора процессора /радиатора в сборе
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку с наклейкой (см. раздел Снятие крышки с наклейкой ).
3. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
4. Снимите упор для рук в сборе (см. раздел Снятие упора для рук в сборе ).
5. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
6. Извлеките модуль памяти (см. раздел Извлечение модуля памяти ).
7. Отключите кабель блока вентилятора и радиатора процессора от разъема на системной плате .
8. Последовательно (порядок указан на радиаторе процессора) отверните шесть невыпадающих винтов, крепящих узел вентилятора и радиатора
процессора к системной плате .
9. Снимите узел вентилятора и радиатора процессора с системной платы .
Извлечение вентилятора процессора / радиатора в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . При извлечении горячего блока вентилятора и радиатора процессора из компьютера не касайтесь металлического
корпуса блока .
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .

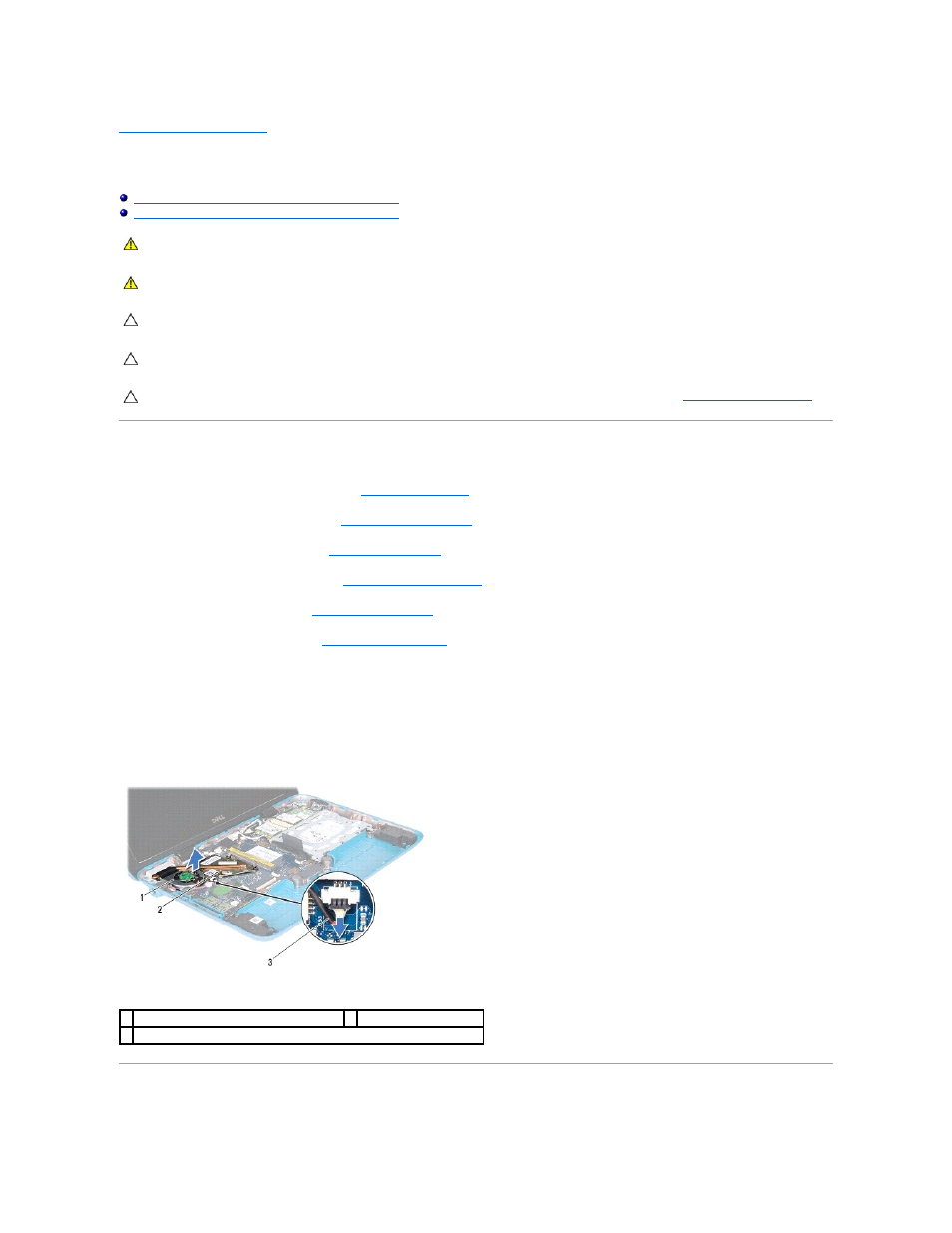

1 вентилятор и радиатор процессора в сборе 2 невыпадающие винты (3)
3 кабель вентилятора и радиатора процессора в сборе
