Dell Inspiron Duo - Инструкция (Страница 23)

5. Снимите шарниры дисплея (см. раздел Снятие шарниров дисплея ).
6. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
7. Переверните панель дисплея .
8. Отсоедините кабель сенсорного экрана от разъема на панели дисплея .
9. Вытолкните шарниры панели дисплея наружу , чтобы извлечь выступы шарниров из гнезд панели.
10. Поднимите шарниры дисплея и потяните язычок , чтобы отсоединить кабель дисплея от разъема на панели дисплея.
11. Аккуратно открепите кабель дисплея от панели дисплея .
Установка кабеля дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Вставьте выступы шарниров панели дисплея в гнезда панели и установите шарниры на место .
3. Подсоедините кабели дисплея и сенсорного экрана к разъемам на панели дисплея .
4. Переверните панель дисплея .
5. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
6. Установите на место шарниры дисплея (см. раздел Обратная установка шарниров дисплея ).
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
8. Установите заглушки шарниров (см. раздел Установка заглушек шарниров ).
9. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
ПРЕДУПРЕЖДЕНИЕ . Два шарнира панели дисплея являются частью кабеля дисплея и не могут сниматься отдельно .

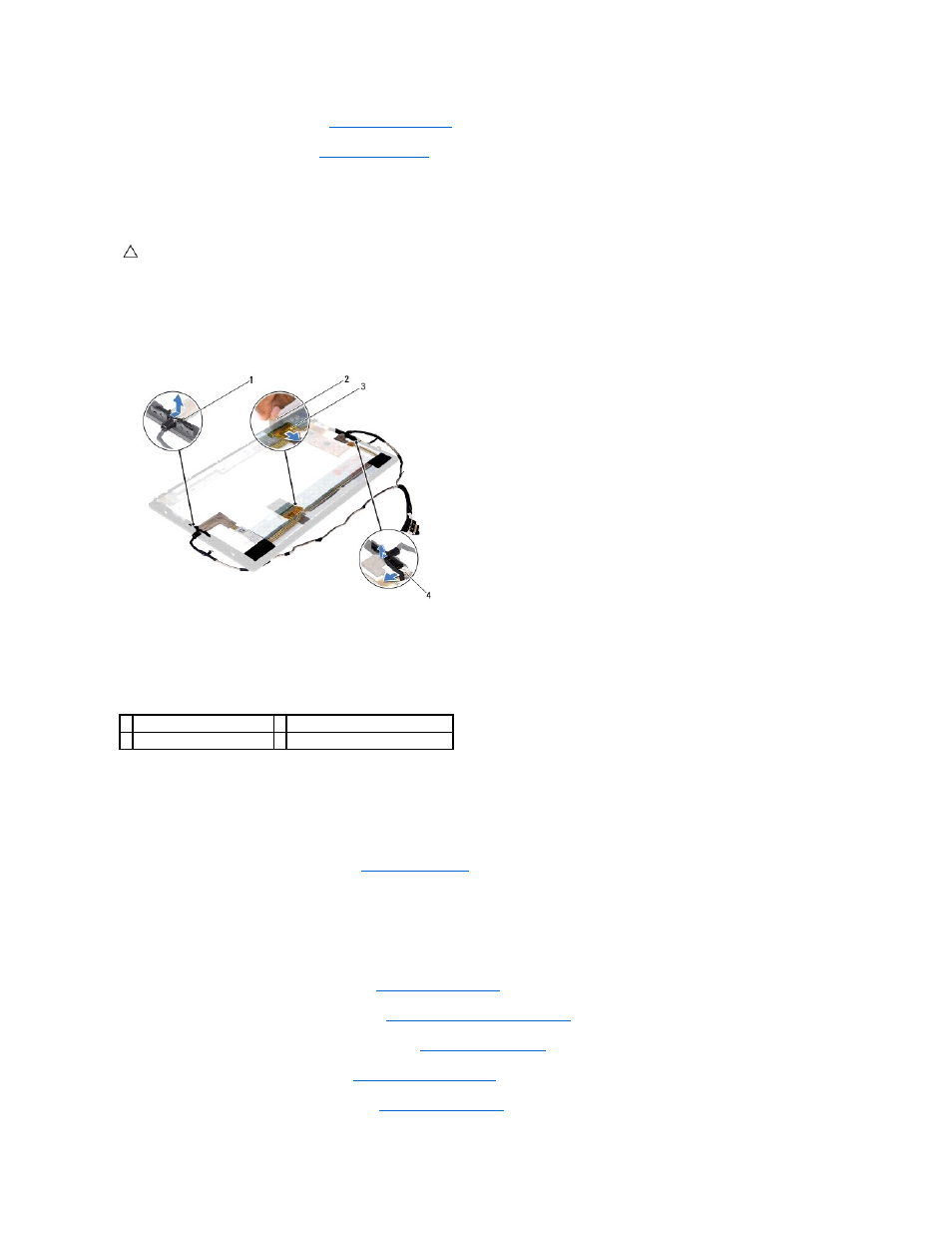

1 шарниры панели дисплея (2) 2 язычок
3 кабель дисплея 4 разъем кабеля сенсорного экрана
