4. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
5. Запомните , как проложены кабели датчика внешнего освещения, сенсорного экрана, дисплея и камеры.
6. Выверните четыре винта (по два в каждом шарнире дисплея), крепящие шарниры на раме дисплея.
7. Снимите шарниры дисплея с рамы дисплея .
Обратная установка шарниров дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Уложите кабели датчика внешнего освещения , сенсорного экрана, дисплея и камеры на направляющие.
3. Используйте направляющие штыри рамы дисплея для установки шарниров дисплея на место .
4. Вверните четыре винта (по два в каждом шарнире дисплея), крепящие шарниры на раме дисплея.
5. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
6. Установите заглушки шарниров (см. раздел Установка заглушек шарниров ).
7. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
Панель дисплея
Снятие панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите заглушки шарниров (см. раздел Снятие заглушек шарниров ).
4. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
5. Снимите шарниры дисплея (см. раздел Снятие шарниров дисплея ).

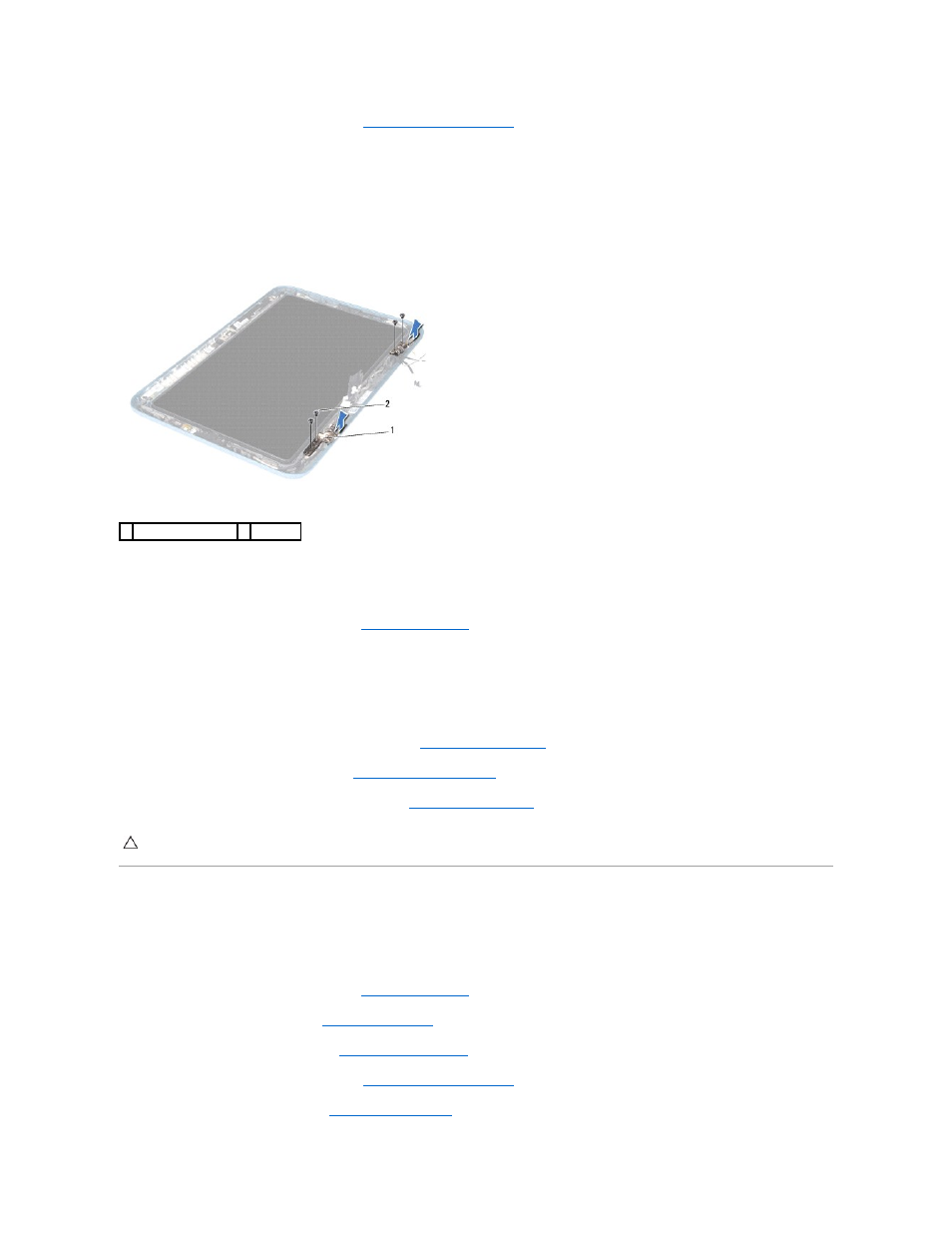

1 шарниры дисплея (2) 2 винты (4)
ПРЕДУПРЕЖДЕНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно
внутри корпуса . В противном случае можно повредить компьютер.
