Плата индикаторов состояния аккумулятора
Dell™ Inspiron™ 1010 Руководство по обслуживанию
Извлечение платы индикаторов состояния аккумулятора
Установка платы индикаторов состояния аккумулятора
Извлечение платы индикаторов состояния аккумулятора
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
5.
Извлеките жесткий диск
(см. раздел
Извлечение жесткого диска
).
6.
Снимите скобу крепления упора для рук
(см. раздел
Снятие скобы крепления упора для рук
).
7.
Отсоедините кабель платы индикаторов состояния аккумулятора от разъема на системной плате
.
8.
Приподнимите плату индикаторов состояния аккумулятора и извлеките ее из компьютера
.
Установка платы индикаторов состояния аккумулятора
1.
Установите плату индикаторов состояния аккумулятора на основание компьютера
.
2.
Подсоедините кабель платы индикаторов состояния аккумулятора к разъему на системной плате
.
3.
Установите на место скобу крепления упора для рук
(см. раздел
Установка скобы крепления упора для рук
).
4.
Установите на место жесткий диск
(см. раздел
Установка жесткого диска
).
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

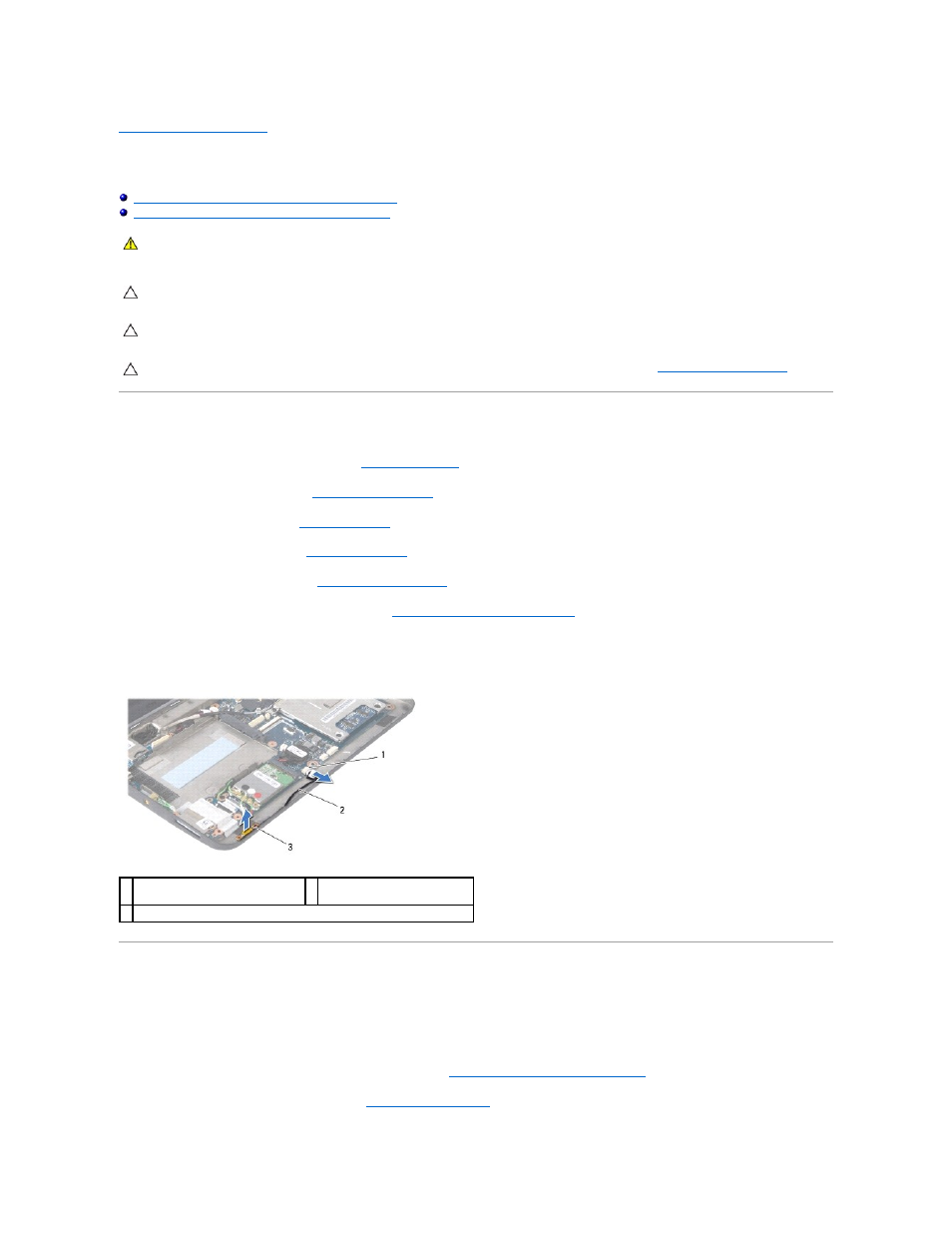

1 разъем кабеля платы индикаторов
состояния аккумулятора
2 кабель платы индикаторов
состояния аккумулятора
3 плата индикаторов состояния аккумулятора
