Плата процессора и памяти типа «2 в 1»
Dell™ Inspiron™ 1010 Руководство по обслуживанию
Извлечение платы процессора и памяти типа « 2 в 1»
Установка платы процессора и памяти типа « 2 в 1»
Извлечение платы процессора и памяти типа « 2 в 1»
1. Следуйте инструкциям , описанным в разделе Подготовка к работе .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
4. Снимите упор для рук (см. раздел Снятие упора для рук ).
5. Извлеките жесткий диск (см. раздел Извлечение жесткого диска ).
6. Снимите скобу крепления упора для рук (см. раздел Снятие скобы крепления упора для рук ).
7. Выверните четыре винта , которыми крышка отсека процессора на системной плате и плата процессора и памяти типа «2 в 1» крепятся к
системной плате .
8. Удалите две термоохлаждающие накладки с процессора .
9. Пальцами осторожно разожмите фиксаторы с обеих сторон разъема платы процессора и памяти типа « 2 в 1», чтобы плата выскочила из гнезда.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности .
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .
ВНИМАНИЕ . Извлеченную из компьютера плату процессора и памяти типа « 2 в 1» следует хранить в защитной антистатической упаковке
(см. раздел «Защита от электростатического разряда» в инструкциях по технике безопасности, прилагаемых к компьютеру).

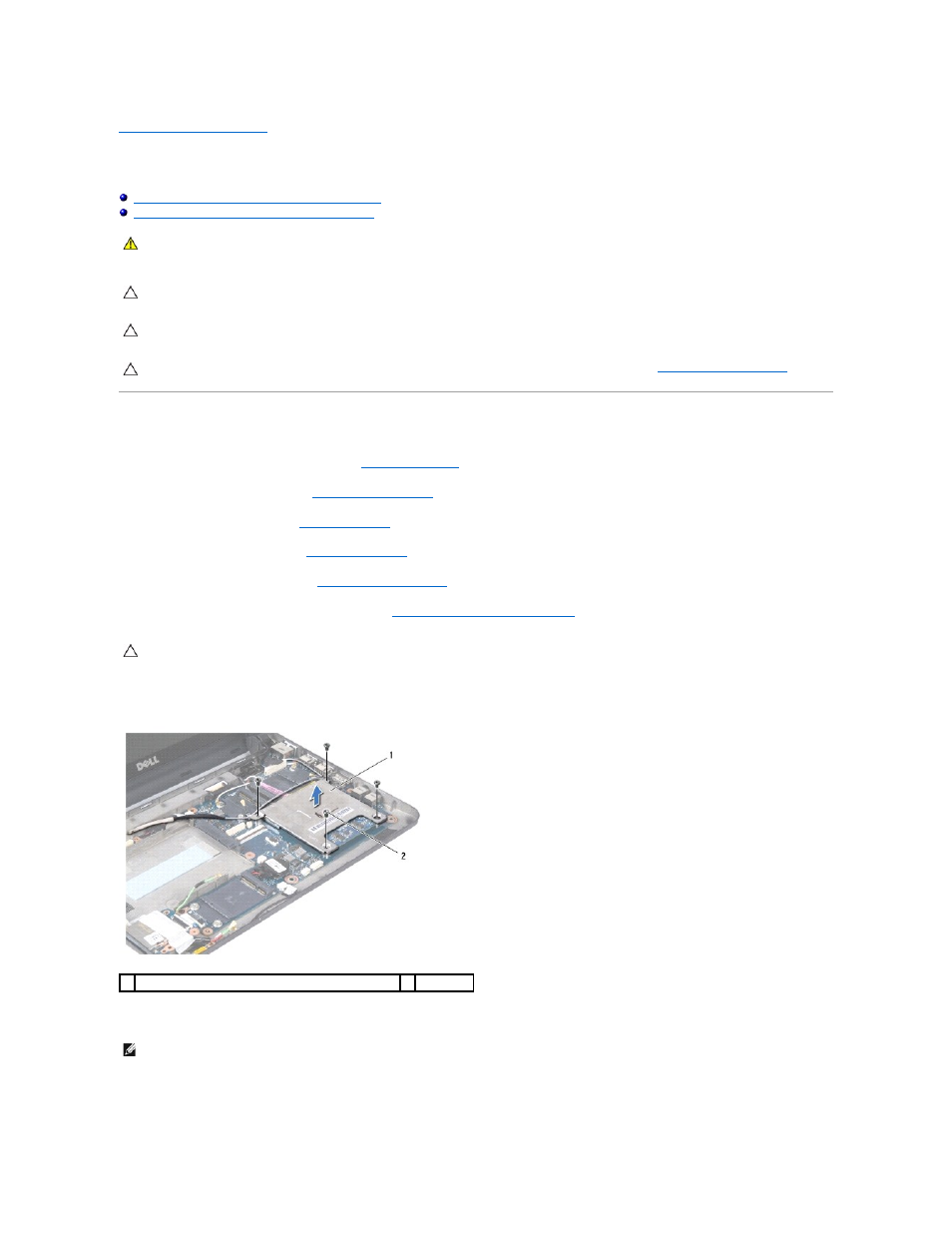

1 крышка отсека процессора на системной плате 2 винты (4)
ПРИМЕЧАНИЕ . Термоохлаждающие накладки могут приклеиться к нижней части крышки отсека процессора на системной плате . Удалите
термоохлаждающие накладки с нижней части крышки отсека процессора на системной плате .
