Дисплей
Dell™ Inspiron™ 1010 Руководство по обслуживанию
Снятие дисплея в сборе
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
5.
Извлеките жесткий диск
(см. раздел
Извлечение жесткого диска
).
6.
Снимите скобу крепления упора для рук
(см. раздел
Снятие скобы крепления упора для рук
).
7.
Отсоедините кабель дисплея от разъема на системной плате
.
8.
Отсоедините кабели мини
-платы от соответствующих разъемов.
9.
Запомните
, как был уложены кабели мини-платы и извлеките кабели мини-платы из основания компьютера, протянув их сквозь системную плату.
10.
Извлеките устройство чтения мультимедийных карт типа «
3 в 1» (см. раздел
Извлечение устройства чтения мультимедийных карт
).
11.
Отсоедините кабели ТВ
-тюнера от соответствующих разъемов.
12.
Выверните два винта
, которыми дисплей в сборе крепится к основанию компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.
ВНИМАНИЕ
.
Во избежание повреждения полноэкранного дисплея в сборе не разрешается производить разборку дисплея на месте
эксплуатации
.

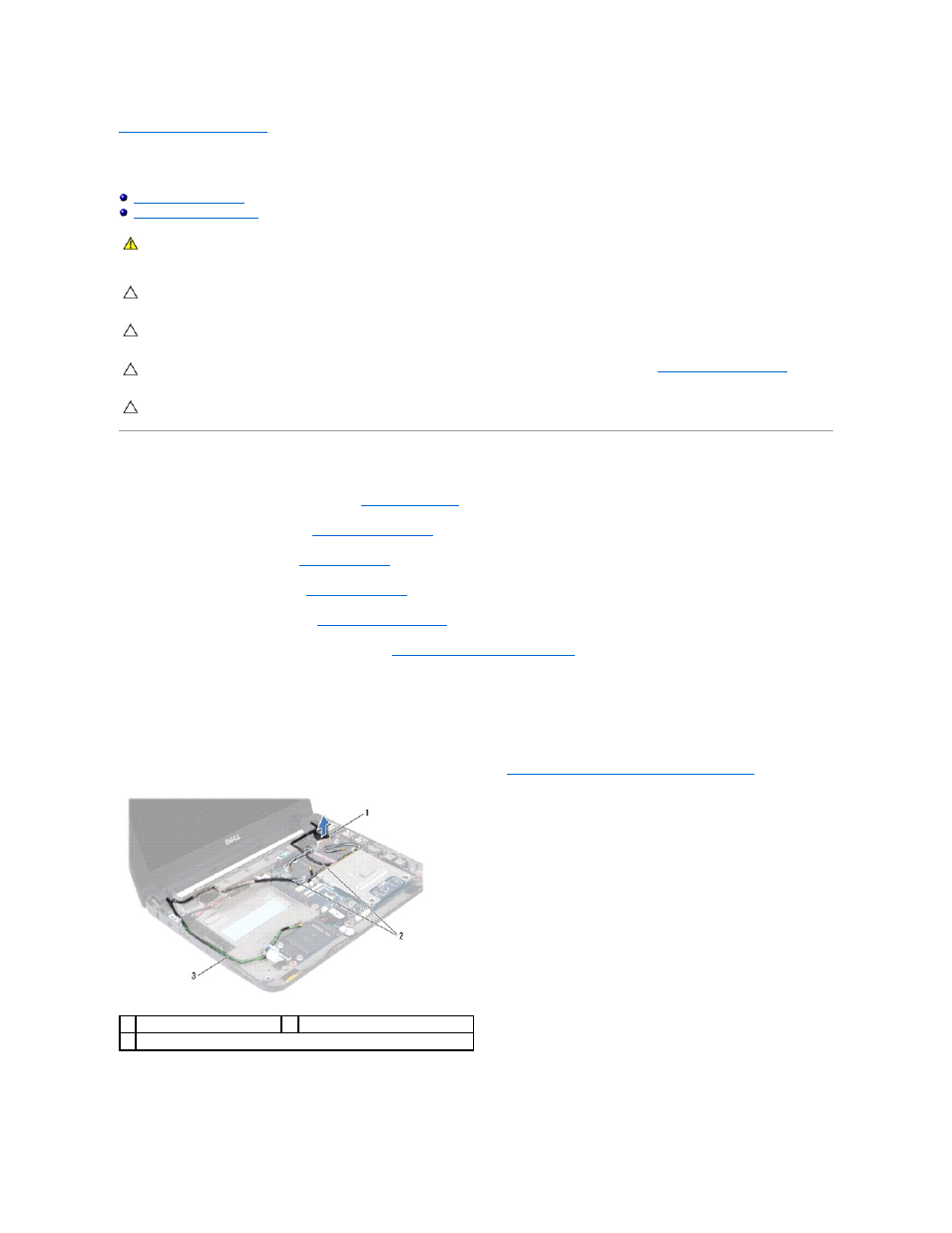

1 разъем кабеля дисплея
2 кабели разъема мини-платы
3 кабели разъема ТВ-тюнера
