Dell Inspiron 11z (1110) - Инструкция (Страница 51)

15. Снимите блок вентилятора процессора (см. Удаление вентилятора процессора ).
16. Извлеките аккумулятор типа «таблетка» (см. раздел Извлечение аккумулятора типа «таблетка» ).
17. Выкрутите три винта , которыми системная плата крепится к основанию компьютера.
18. Поднимите системную плату над основанием компьютера .
Установка системной платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите системную плату на основание компьютера .
3. Затяните три винта , которыми системная плата крепится к основанию компьютера.

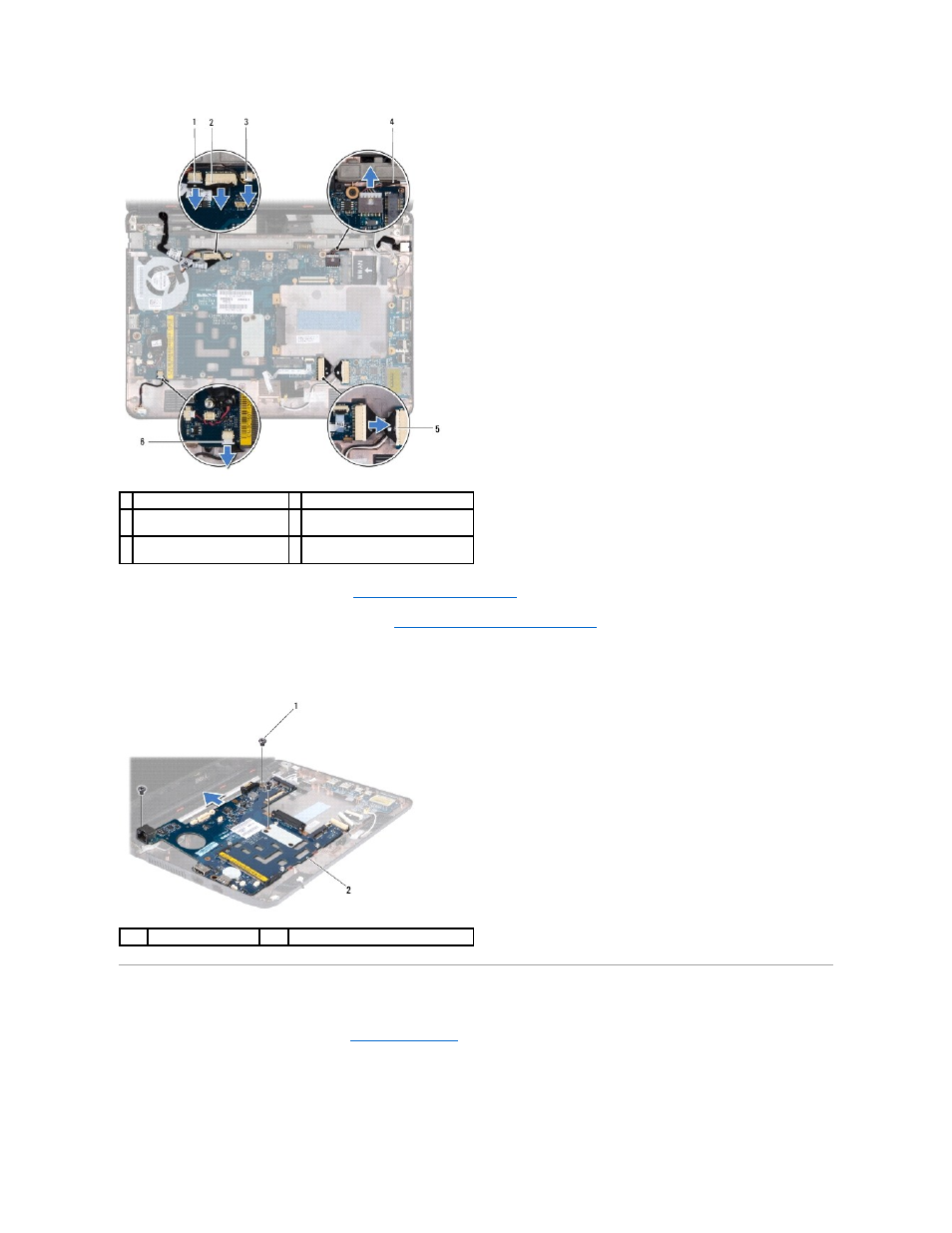

1 разъем кабеля камеры 2 разъем кабеля дисплея
3 разъем кабеля вентилятора
процессора
4 кабель разъема адаптера
переменного тока
5 разъем кабеля платы ввода-
вывода
6 разъем кабеля платы индикаторов
1 винты (3) 2 cистемная плата
