Страница 36: Установка платы wwan, Извлечение платы wlan

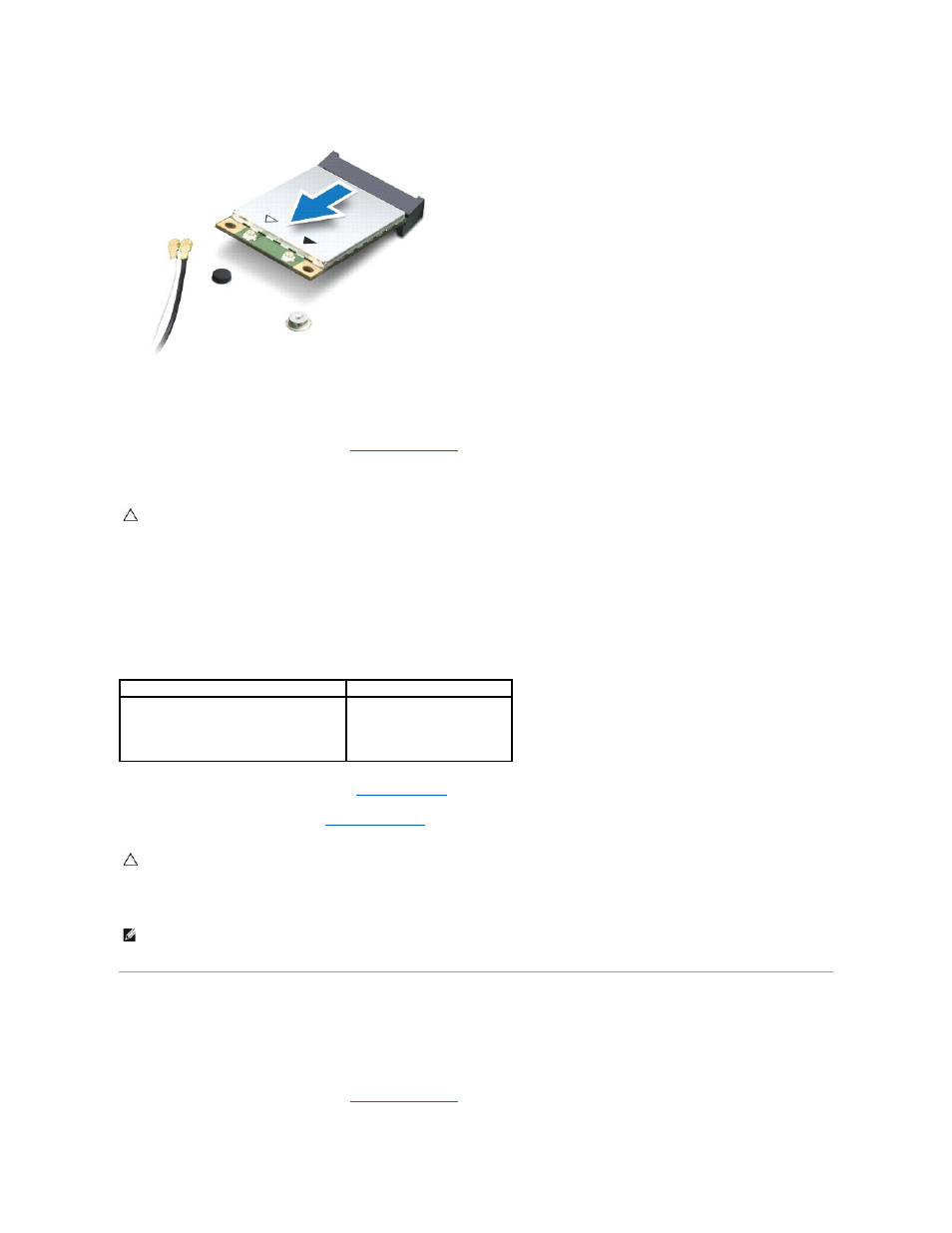

6.
Приподнимите плату
WWAN и извлеките ее из разъема на системной плате.
Установка платы
WWAN
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте новую плату
WWAN из упаковки.
3.
Вставьте разъем платы
WLAN под углом 45° в разъем на системной плате.
4.
Прижмите один конец платы
WWAN к системной плате.
5.
Затяните винт
, которым плата WWAN крепится к системной плате.
6.
Подсоедините соответствующие антенные кабели к устанавливаемой плате
WWAN. В следующей таблице представлена цветовая схема
антенных кабелей для платы
WWAN, поддерживаемой компьютером.
7.
Установите на место клавиатуру
(см. раздел
Замена клавиатуры
).
8.
Установите аккумулятор обратно
(см.
Замена аккумулятора
).
9.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию см. в Руководстве по технологиям Dell.
Плата беспроводной локальной сети
WLAN
Извлечение платы
WLAN
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Нажимая слишком сильно, вы можете повредить
разъем
.
Разъемы на плате
Mini-Card
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основной
WWAN (белый треугольник)
Вспомогательный
WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае компьютер может быть поврежден.
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах см
. в Руководстве по технологиям Dell.
