Назад на страницу содержания
Плата входа/выхода
Dell™ Inspiron™ 11 Руководство по обслуживанию
Извлечение платы входа /выхода
Установка платы входа /выхода
Извлечение платы входа /выхода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
4. Снимите упор для рук (см. раздел Удаление упора для рук ).
5. Отсоедините кабель динамика от разъема на плате входа /выхода (см. Извлечение динамиков ).
6. Извлеките жесткий диск (см. раздел Извлечение жесткого диска ).
7. Извлеките модуль памяти (см. раздел Извлечение модуля памяти ).
8. Снимите скобу крепления опоры для рук (см. раздел Снятие скобы крепления упора для рук ).
9. Выкрутите винт , которым плата входа/выхода крепится к основанию компьютера.
10. Отсоедините кабель платы входа /выхода от соответствующего разъема.
11. Поднимите плату ввода /вывода и извлеките ее из основания компьютера.
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение
аккумулятора ) перед началом работы с внутренними компонентами компьютера.

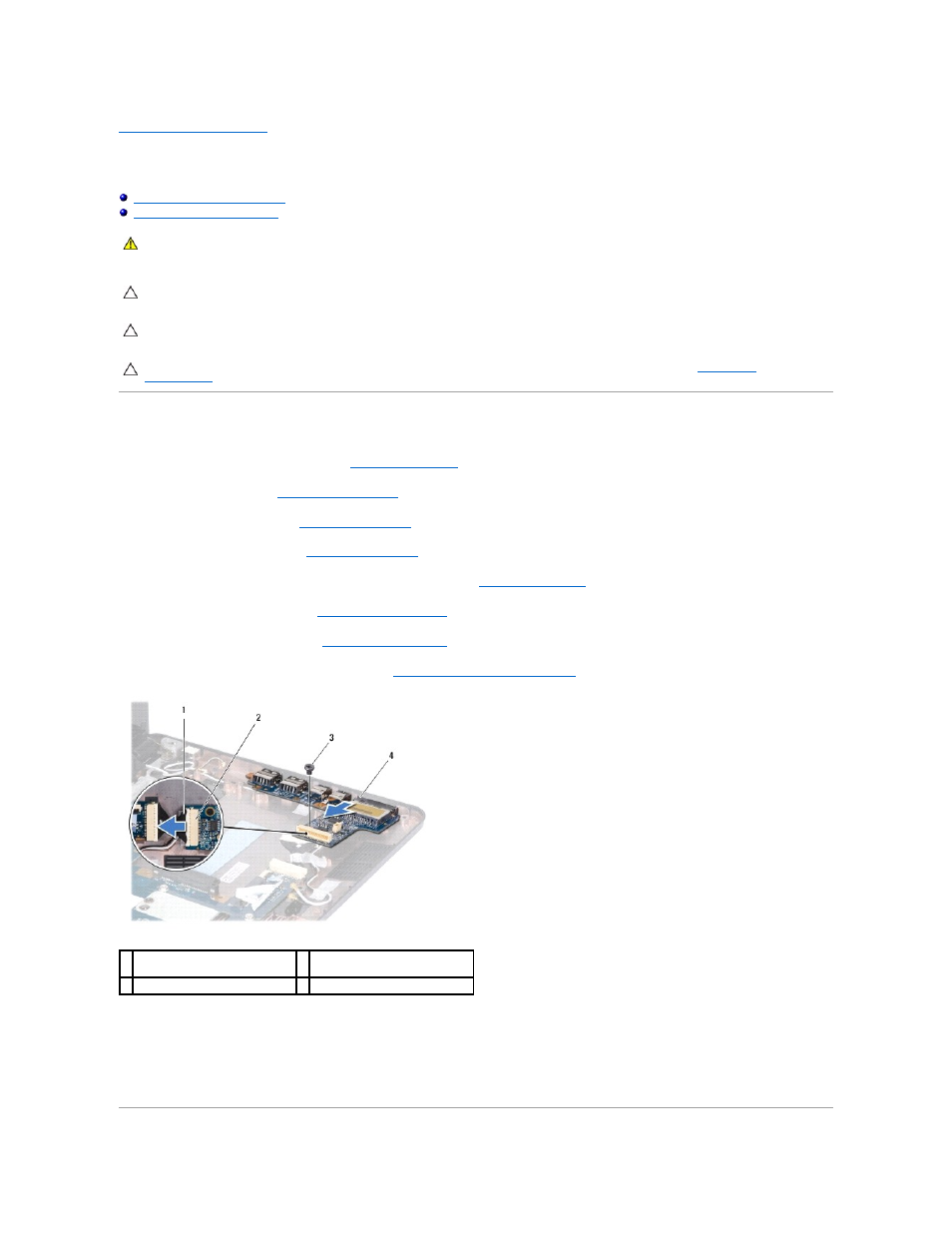

1 разъем кабеля платы
входа /выхода
2 разъем кабеля платы
входа /выхода
3 винт 4 Плата входа/выхода
