Инструкция по эксплуатации Dell Inspiron One 19 Touch
Страница 61
Advertising
Назад на страницу содержания

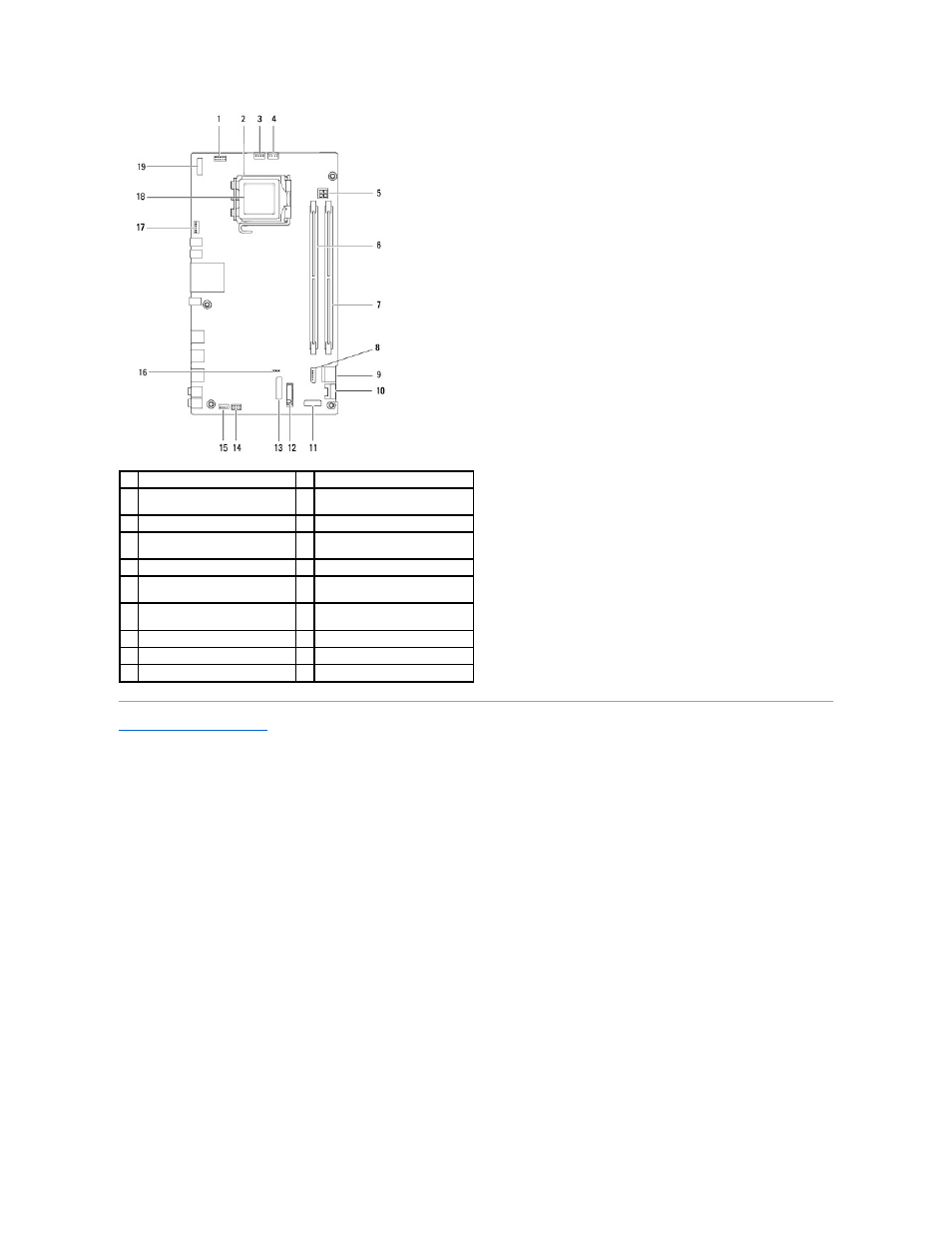

1
разъем инвертора
(INV_CN1)
2
разъем процессора
3
разъем вентилятора радиатора
(SYSFAN1)
4
разъем вентилятора радиатора
(CPUFAN1)
5
разъем питания
P4 (PWR_CN1)
6
разъем модуля памяти
(DIMM1)
7
разъем модуля памяти
(DIMM2)
8
разъем питания
SATA
(SATAPWR1)
9
разъем устройства
SATA (SATA1) 10 разъем устройства SATA (SATA2)
11 разъем панели входа/выхода 2
(RISER2)
12 гнездо аккумулятора (BT1)
13 разъем панели входа/выхода 1
(RISER1)
14 разъем выключателя питания
(PWRSW1)
15 разъем динамиков (SPKR1)
16 перемычка CMOS (CMOS1)
17 разъем камеры (CAM_CN1)
18 процессор
19 разъем дисплея (LVDS1)
