Установка мини -платы
1. Выполните действия , описанные в разделе Подготовка к работе .
2. Совместите выемку на мини -плате с выступом разъема на системной плате.
3. Вставьте мини -плату под углом 45 градусов в разъем на системной плате.
4. Прижмите другой конец мини -платы. Закрутите винт, которым мини-плата крепится к разъему на системной плате.
5. Подсоедините к устанавливаемой мини -плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини -платы, поддерживаемой компьютером.
6. Установите экран системной платы (см. раздел Установка экрана системной платы ).
7. Установите инвертор (см. раздел Установка инвертора ).
8. Установите панель входа /выхода (см. раздел Установка панели входа /выхода ).
9. Установите заднюю крышку (см. раздел Установка задней крышки ).
10. Установите лицевую панель дисплея (см. раздел Установка лицевой панели дисплея ).
11. Установите крышку динамика (см. раздел Установка крышки динамика ).
12. Установите декоративную крышку (см. раздел Установка декоративной крышки ).
13. Установите оптический дисковод (см. раздел Установка оптического дисковода ).
14. Установите стойку компьютера (см. раздел Установка стойки компьютера ).
15. Установите крышку отсека входа /выхода (см. раздел Установка крышки отсека входа /выхода ).
16. Подключите компьютер и периферийные устройства к сети питания и включите их .
Назад на страницу содержания

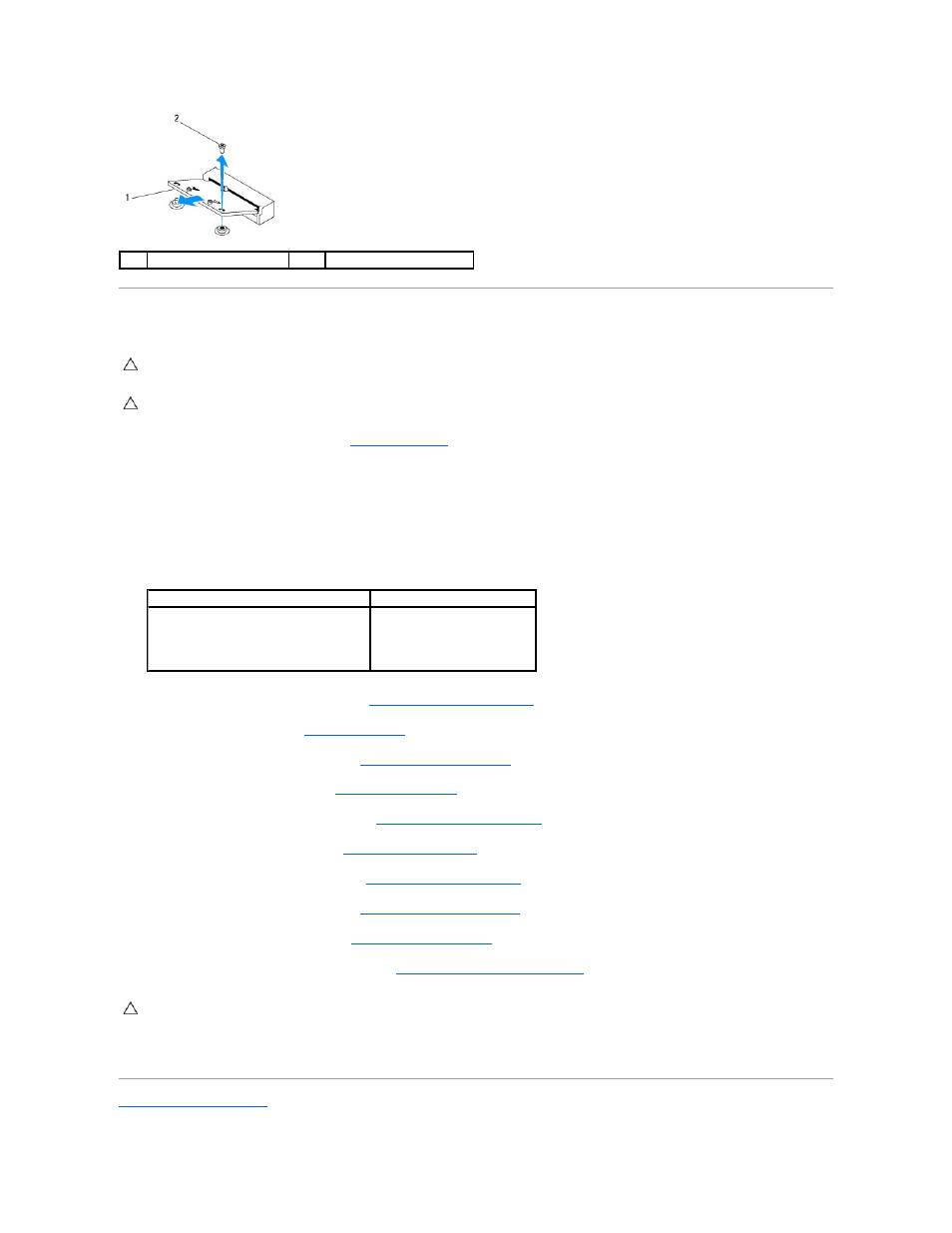

1 мини -плата 2 винт
ПРЕДУПРЕЖДЕНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность подсоединения. Применение чрезмерной силы может
привести к повреждению разъемов .
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения мини -платы никогда не размещайте под ней кабели, в том числе кабели антенны.
Разъемы на мини -плате Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной WLAN (белый треугольник)
Вспомогательный WLAN (черный треугольник)
белый
черный
ПРЕДУПРЕЖДЕНИЕ . Перед включением компьютера затяните все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
