15. Поднимите процессор , извлеките его из гнезда и поместите в надежное, безопасное место.
Установка процессора
1. Выполните действия , описанные в разделе Подготовка к работе .
2. Оставьте рычажок фиксатора в верхнем положении , чтобы гнездо было готово для установки нового процессора.
3. Распакуйте новый процессор .
4. Убедитесь , что рычажок фиксатора гнезда процессора полностью открыт.
5. Совместите переднюю и заднюю направляющие прорези на процессоре с передней и задней направляющими прорезями гнезда .
6. Совместите контакты « 1» на процессоре и в гнезде.
7. Аккуратно вставьте процессор в гнездо и убедитесь , что он расположен правильно.
1 крышка процессора 2 процессор
3 разъем процессора 4 рычаг
ПРЕДУПРЕЖДЕНИЕ . При извлечении или установке процессора не прикасайтесь ни к каким контактам внутри гнезда и не допускайте ,
чтобы на них падали какие -либо предметы.
ПРЕДУПРЕЖДЕНИЕ . Для обеспечения заземления прикоснитесь к неокрашенной металлической поверхности или к стойке компьютера .

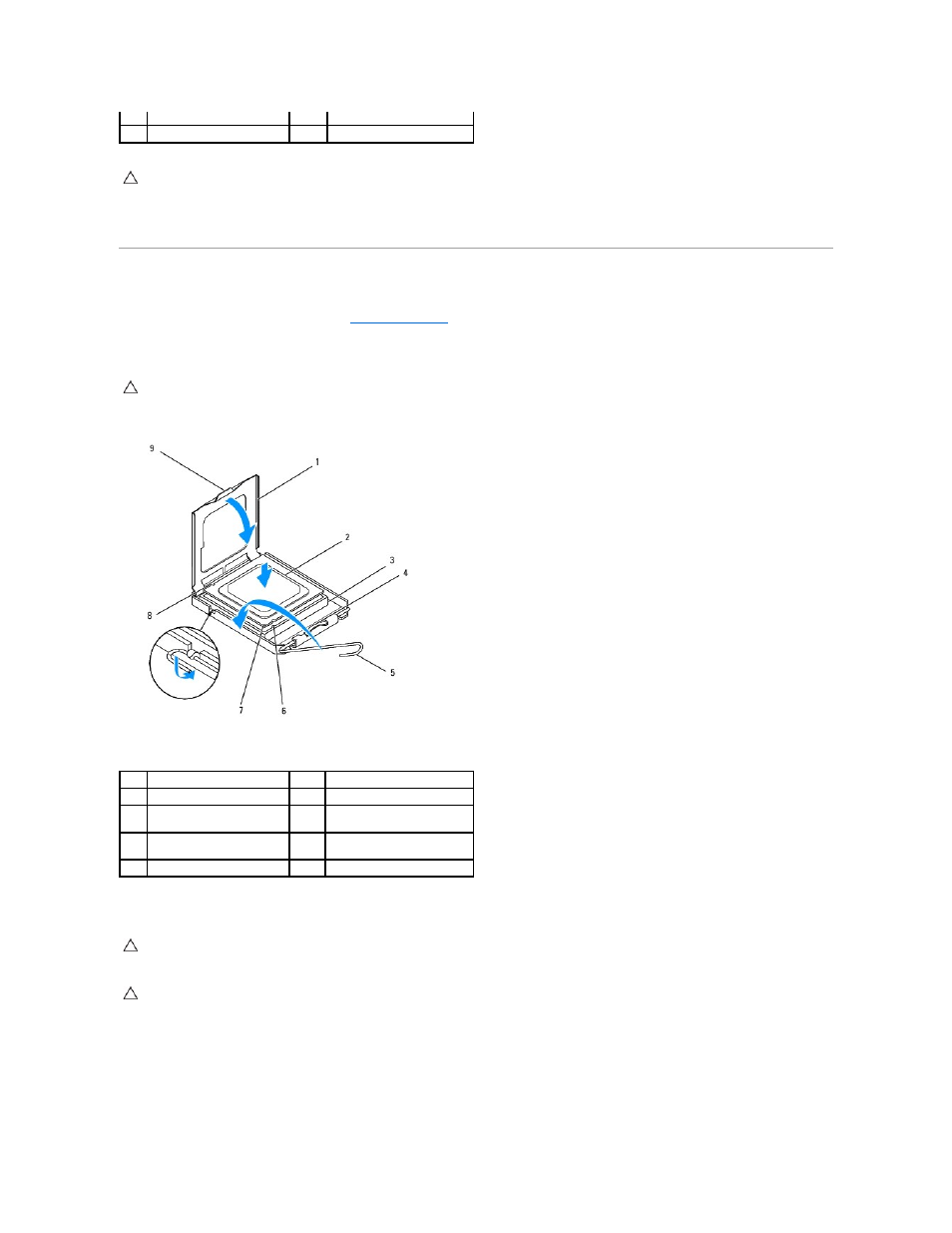

1 крышка процессора 2 процессор
3 разъем процессора 4 центральная защелка крышки
5 рычаг 6 передняя направляющая
прорезь
7 указатель контакта « 1»
процессора
8 задняя направляющая
прорезь
9 выступ
ПРЕДУПРЕЖДЕНИЕ . Контакты хрупкие . Во избежание повреждения контактов правильно совместите микропроцессор с гнездом и не
прикладывайте к процессору излишних усилий во время его установки . Будьте осторожны, не касайтесь контактов системной платы и
следите за тем , чтобы не погнуть их.
ПРЕДУПРЕЖДЕНИЕ . Необходимо правильно разместить процессор в гнезде , иначе можно его повредить.
