Интерфейс универсальной последовательной шины, Usb) – Инструкция по эксплуатации Dell AW2310 Monitor
Страница 9
Интерфейс универсальной последовательной шины
(USB)
В этом разделе содержится информация о разъемах
USB, расположенных на левой стороне монитора.
Восходящий разъем
USB

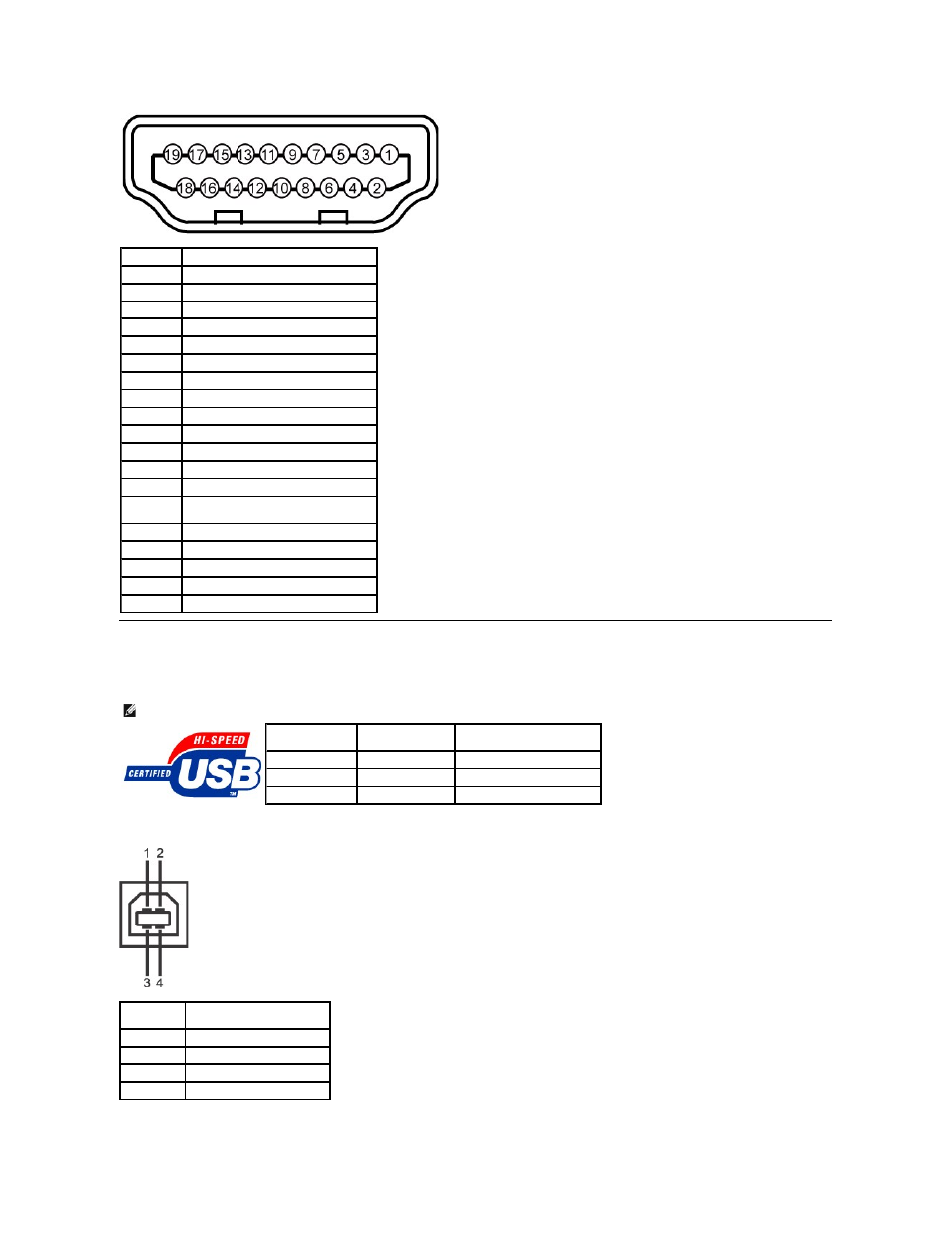

Контактакт Назначение сигнала
1
Данные
TMDS 2-
2
Экран данных
TMDS 2
3
Данные
TMDS 2+
4
Данные
TMDS 1+
5
Экран данных
TMDS 1
6
Данные
TMDS 1-
7
Данные
TMDS 0+
8
Экран данных
TMDS 0
9
Данные
TMDS 0-
10
Тактовый сигнал
TMDS +
11
Экран тактового сигнала
TMDS
12
Тактовый сигнал
TMDS-
13
CEC
14
Зарезервирован
(не используется на
устройстве
)
15
SCL
16
SDA
17
Земля
DDC/CEC
18
Питание
+ 5 В
19
Обнаружение «горячего» подключения
ПРИМЕЧАНИЕ
.
Монитор поддерживает высокоскоростной интерфейс
USB 2.0
Уровень
скорости работы
Скорость
передачи данных
Энергопотребление
Высокая
480 Мбит/с
2,5 Вт (макс., каждый порт)
Полная
12 Мбит/с
2,5 Вт (макс., каждый порт)
Низкая
1,5 Мбит/с
2,5 Вт (макс., каждый порт)
Номер
контакта
Сторона
4-контактного
разъема
1
DMU
2
VCC
3
DPU
4
Общий
